Как выбрать блок питания

В мечтах о крутом компьютере часто фигурируют материнка и видеокарта последнего поколения. А о блоке питания вспоминают, когда он не выдерживает нагрузки и уходит на пенсию. В 99% случаев это незапланированное мероприятие, на него нет ни бюджета, ни времени. В итоге в систему становится самая недорогая из подходящих моделей, которая прослужит ненамного дольше предыдущей. Избежать такого сценария легко, достаточно задаться вопросом, какой блок питания нужен моему идеальному компьютеру, после чего планомерно подбирать характеристики под потребности и остальные компоненты системы.

Типы блоков питания

Те, кто осознают зависимость живучести системы от БП, периодически посматривают в сторону старых советских изделий: служили они десятилетиями, и горя с ними не знали. Но современные проблемы требуют современных решений. Рассмотрим, какие виды блоков питания существуют, чем они способны заинтересовать пользователей и какой блок питания больше подходит для ПК.

Линейный — тот самый неубиваемый «дедушка», с которого для запуска достаточно сдуть пыль. Упрощенно его работа выглядит так: берет напряжение из сети, пропускает через трансформатор, выпрямитель и стабилизатор. На выходе получается ровное и красивое, будто проглаженное утюгом, напряжение.

Если судить по этим данным, линейник действительно хорош. Но раз от него отказались, значит есть и скрытая темная сторона, которую также нужно учитывать.

В итоге мы получаем устройство с габаритами второго системника, которое загоняет коммунальные платежи в космос, чтобы при включении компьютера превращать комнату в баню.

Конечно, не все так плохо с линейными моделями. Сейчас они активно применяются при решении специфических задач: в лабораториях, где важны стабильность и точность, и в аудиоустройствах, делающих упор на чистоту сигнала. Но для компьютера они совершенно не подходят.

Импульсный — современный вариант, который встречается буквально в каждом первом с половиной электрическом приборе. Им оснащаются телевизоры, микроволновки, ноутбуки, игровые консоли и даже осветительные приборы. Работает устройство не так прямолинейно: напряжение из сети преобразуется в высокочастотные импульсы (отсюда и название), после чего прогоняются через фильтры и выпускаются «в свет» в ровном и стабильном состоянии.

Импульсный прибор не тратит электричество на обогрев комнаты и прекрасно помещается в корпус ПК.

Последний недостаток встречается только в самых старых и бюджетных моделях, но не указать его мы не могли. Если вы выбираете, какой блок питания подойдет для компьютера, импульсный — лучший вариант.

Характеристики блока питания для ПК

Когда встает вопрос, как подобрать блок питания, не стоит игнорировать набор букв и цифр в описании, они там не для красоты. Все эти линии, вольты, ватты, амперы и пины отвечают за отдельную сферу работы компьютера. Чтобы ловить зависания в «Доте» или спалить материнку, не обязательно покупать плохое изделие — достаточно выбрать неподходящее.

Мощность

Количество ватт — первый и главный параметр, на который стоит обратить внимание. Мощность блока питания зависит от потребления энергии остальными компонентами. Если ее недостаточно — устройство будет греться, лагать и выключаться, а его срок службы сократится. Но и большой перебор не лучше: это переплата и потеря энергии.

Виды моделей по мощности:

• До 400 Вт — бюджетные устройства для офисных ПК и системников без отдельной видеокарты, рассчитаны на повседневные задачи.

• 400–750 Вт — все еще недорогие, но уже надежные изделия. Подходят для компьютеров со средней видеокартой и универсальных сценариев использования.

• 750-1200 Вт — для мощных игровых компьютеров с несколькими видяхами и большой нагрузкой на процессор. Стоят немало, но надежны в защите дорогих компонентов от «выгорания».

• Более 1200 Вт — чаще встречаются в серверных системах и экстремальных сборках для гейминга или майнинга.

Чтобы выбрать БП с подходящей мощностью, необходимо узнать потребление каждого элемента, сложить все цифры и прибавить 20–30%. Запас нужен для того, чтобы устройство работало в оптимальном диапазоне нагрузки (40–70%).

Если в планах есть апгрейд видеокарты или процессора, стоит увеличить запас до 40–50%, чтобы покупка одной новой детали не превратилась в планомерную замену всей начинки.

Напряжение

В основном нас интересует выходное напряжение блока питания. Со входным все просто: в розетке 220–240 В, значит устройство должно принимать такой вольтаж. Если изделие рассчитано на японскую или американскую систему с 110–120 В — без адаптера у нас оно превратится в электрошашлычок, если не оборудовано автовольтажем (автоматическое переключение между стандартами).

Важнее то, что прибор раздает остальным компонентам. Выходное напряжение должно быть максимально стабильным, чтобы своевременно и в нужном объеме питать элементы, допускается отклонение не выше ±5%.

Делится на линии:

• +12 В — тянет на себе видеокарту, процессор и другие ресурсоемкие компоненты, от нее зависит работа всей системы. Должна выдавать 80–90% от общей мощности. В блоке может быть несколько линий 12 В или одна мощная. Лучше выбирать второй вариант — он более стабильный.

• +5 В — питает SSD и HDD накопители, дисковод, порты USB. Без нее не запустятся ни внешние, ни внутренние файлы.

• +3,3 В — на этой линии контроллеры, чипы памяти и другие вспомогательные системы.

Линии −12 и −5 В раньше использовались для некоторых материнских плат и звуковых карт, в современных моделях практически не встречаются.

Сила тока

Ток блока питания обозначается в амперах и распределяется по линиям выходного напряжения. Количество ампер блока питания должно соответствовать потребностям всех компонентов компьютера. Если их недостаточно, система будет захлебываться, тормозить и перегреваться, что приведет к снижению производительности и долговечности процессора, видеокарты и накопителей.

Распределение ампер по линиям:

• 12 В — главная линия, которая питает видеокарту, процессор и другие энергозатратные компоненты, сила тока на этой линии зависит от потребления. Офисный компьютер нуждается в 10–15 А, а мощный игровой ПК потянет не менее 50 А.

• 5 В — питает внешние и внутренние накопители, поэтому не нуждается в большой силе тока. Для домашнего ПК этот показатель обычно составляет 1–2 А, крупной системе хранения может потребоваться до 20 А.

• 3,3 В — на этой линии собраны все контроллеры и мелкие компоненты на материнке. Тянут они немного, но из-за большого количества потребителей стоит выбрать модель с 3–5 А для обеспечения полноценного питания.

При выборе важно обращать внимание именно на линию 12 В.

Чтобы рассчитать подходящую силу тока, необходимо узнать потребление процессора и видеокарты. Чаще всего оно указывается в ваттах, поэтому нам потребуется несколько формул.

Многолинейный БП безопаснее, но однолинейный обеспечивает более стабильное напряжение без просадок для мощной видеокарты.

Разъемы и кабели

Когда основные параметры подобраны, остается только совместить все компоненты в одну рабочую систему.

Выходы блока питания обозначаются сочетанием букв и цифр. Чтобы понимать, что они значат, следует разобраться в основных понятиях:

• разъем — коннектор на конце кабеля, который будет подключен к процессору, материнке или видяхе;

• pin — металлический контакт внутри разъема.

Пины блока питания определяют количество линий для передачи тока. В то время как каждый компонент ПК нуждается в своем питании, разъемы рассчитаны на передачу определенного количества ватт. Чтобы все заработало, их нужно правильно совместить между собой.

Виды разъемов и pin блока питания:

• 20+4 pin ATX (Motherboard 24 Pin и 24+4 Pin) — для материнской платы (современные 24, старые модели 20+4, для расширенной подачи большого количества энергии 24+4);

• 4+4-pin EPS — подает напряжение на процессор, состоит из 2 частей по 4 пина, которые можно объединить, CPU 4 Pin — до 75 Вт, для старых или слабых систем, CPU 8 Pin — до 150 Вт, для мощных систем;

• PCI-E 6 Pin (VGA 6 Pin) и 6+2 Pin (VGA 8 Pin) — для питания видеокарты до 75 и 150 Вт соответственно;

• PCI-e Gen5 (16, 12+4 pin) — один разъем заменяет несколько 8-pin, передает до 600 Вт, подходит для видеокарт нового поколения;

• SATA — для питания SSD, HDD и некоторых видов RGB-контроллеров;

• Molex 4 Pin (IDE 4 pin) — для старых накопителей и вентиляторов, подает 5 и 12 Вт;

• Floppy (FDD 4 pin) — устаревший разъем небольшого размера для питания дисковода для дискет.

Устройства делятся по способу крепления проводов:

• Немодульные — все кабели прикручены и не отсоединяются, даже если не нужны пользователю.

• Полумодульные — основные кабели подключены, остальные можно отсоединить.

• Модульные — все кабели съемные, что позволяет убрать ненужные или заменить поврежденные.

Размеры и форм-фактор

Форм-фактор зависит не только от размера корпуса, хотя важно, чтобы блок помещался в системник, не перекрывал доступ к другим компонентам и не болтался в посадочном. К тому же габариты позволяют визуально определить возможности приспособления: чем больше БП, тем он мощнее, производительнее и лучше охлаждается.

Как выбрать форм-фактор блока питания:

• ATX — 150×86×140 мм (глубина может варьироваться), популярный вид, совместим с большинством стандартных ПК. Поддерживает мощность 400–1200+ Вт.

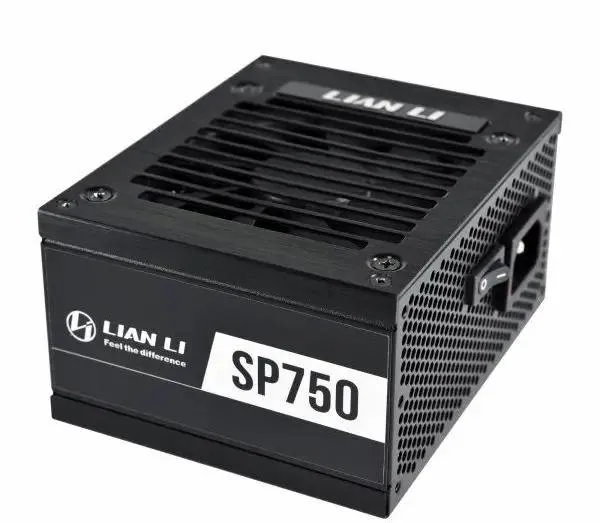

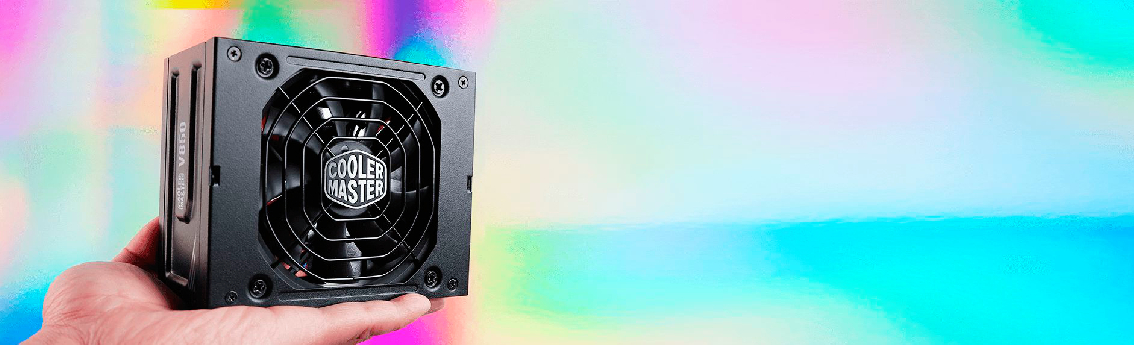

• SFX — 125×63,5×100 мм, компактные модели для корпуса Mini-ITX с мощностью до 750 Вт. Требует точного подбора кабелей по длине.

• TFX — 85×65×175 мм, узкое и длинное изделие мощностью до 300–400 Вт. Подходит для мультимедийных систем и офисных компьютеров с тонким корпусом.

• Flex-ATX — 40×80×150 мм, компактные и маломощные (до 300 Вт) модели с небольшим шумным вентилятором. Используются, когда важно сэкономить место внутри.

Охлаждение

Чем выше нагрузка на блок питания, тем сильнее он нагревается. Чтобы вентиляторы не разгонялись до сверхзвука, а катка не превращалась в слайд-шоу из-за перегрева, стоит выбрать подходящую систему охлаждения:

• Активное — устройство оснащено встроенным вентилятором, который эффективно отводит тепло, но делает это шумно.

• Пассивное — тепло отводится при помощи радиатора с большой площадью. Вариант тихий и долговечный благодаря отсутствию подвижных частей, однако подходит только для изделий мощностью до 500–600 Вт.

• Гибридное — комбинация пассивного и активного охлаждения. Через радиатор тепло отводится в спокойном режиме работы, а при повышении нагрузки подключается вентилятор.

Активное охлаждение является предпочтительным, особенно для игровых и мощных рабочих компьютеров. Чтобы пользоваться всеми его преимуществами и не страдать от гула, выбирайте качественные гидродинамические или шарикоподшипниковые вентиляторы.

Защита

БП не только стабилизирует напряжение и питает компоненты, он также выступает в роли щита между начинкой ПК и капризным электричеством. В сети случаются сбои, отключения, скачки напряжения, и если блок будет передавать это процессору или видеокарте, однажды они могут не выдержать. Поэтому при выборе важно обратить внимание на защитные функции устройства:

• OVP — от перенапряжения выходной линии, срабатывает при превышении допустимого вольтажа.

• UVP — наоборот, от понижения напряжения, при котором система может зависать или повредиться.

• OCP — от избыточного потребления тока. Если один из компонентов начинает «тянуть» больше тока, чем ему требуется, линия автоматически отключается. Это защищает мощные сборки от перегретых кабелей и короткого замыкания.

• SCP — от короткого замыкания, которое может уничтожить все подключенные к БП компоненты. Требуется любому пользователю с любой сборкой.

• OPP/OLP — от перегрузки по мощности, спасает устройство от работы на пределе. Такая защита нужна любителям покупать блоки без тщательного подбора или тем, кто часто апгрейдит свой комп и может случайно превысить возможности БП.

• OTP — от перегрева. Если температура внутри блока превышает допустимую, он выключается. Это помогает избежать пожара и короткого замыкания.

Базовая защита, которая есть даже в бюджетных изделиях, должна включать OVP, UVP, SCP и OTP. Для мощных компьютеров важно наличие OCP и OPP, а если у вас часто сбоит или пропадает электричество, обратите внимание на модели с улучшенной защитой OVP и UVP.

Сертификаты

Сертификат 80 PLUS указывает на КПД блока питания. По нему можно понять, сколько энергии, взятой из сети, расходуется на питание компонентов ПК, а сколько вылетает в трубу, нагревая сам блок и воздух в комнате. Чем выше КПД, тем экономичнее и долговечнее устройство.

Виды сертификатов:

• 80 PLUS базовый — КПД 80%, подходят для офисных и слабых домашних компьютеров.

• 80 PLUS Bronze — КПД 82–85%, для игровых систем начального уровня.

• 80 PLUS Silver — КПД 85–88%, хороший вариант для среднебюджетной сборки.

• 80 PLUS Gold — КПД 87–90%, оптимальный вариант для большинства рабочих и игровых ПК.

• 80 PLUS Platinum — КПД 89–92%, такой показатель встречается в продуманной премиум сборке.

• 80 PLUS Titanium — КПД 90–94%, максимальная эффективность и соответствующая цена.

Чем выше сертификат, тем качественнее и долговечнее БП. Начиная с Gold модели стоят дороже, однако цена окупается экономией электроэнергии, продолжительной гарантией и надежной защитой остальных компонентов.

Как выбрать блок питания для видеокарты

Хорошую видеокарту сейчас можно отнести к самым важным, но и самым энергозатратным компонентам компьютера. Именно поэтому так важно решить, какой блок питания нужен для видеокарты, чтобы она не «захлебывалась» и не сидела на диете. Чтобы вам не пришлось гадать и один за другим подбирать параметры, разберем питание популярных моделей видеокарт.

NVIDIA

Компания выпускает видеокарты, которые задают стандарты остальным игрокам геймерского рынка. Однако это не магия, а железо, и оно довольно прожорливо. Если блок питания для GTX еще можно выбирать со спущенными рукавами, то популярные модели RTX могут не простить такое пользователю.

Как выбрать блок питания для RTX 3060:

• Мощность — от 550 до 650 Вт с учетом потребления видеокарты (170 Вт), подходящего процессора, материнки, накопителей и запаса.

• Сила тока — от 20 А на линии +12V.

• Разъем для видеокарты — один PCI-E 8-pin. Остальные в соответствии с другими компонентами.

• Охлаждение — активное или гибридное.

• Сертификат — не менее 80 PLUS Bronze.

Как выбрать блок питания для RTX 4060 и 4060Ti:

• Мощность — для 4060 (потребление 115 Вт) не менее 550 Вт, для 4060Ti (потребление 160 Вт) от 650 Вт.

• Сила тока — 4060 требуется не менее 20 А на линии +12V, 4060Ti от 25 А.

• Разъем — один разъем PCI-E на 8 пин.

• Охлаждение — активное или гибридное.

• Сертификат — не менее 80 PLUS Bronze (КПД от 82%).

Как выбрать блок питания для RTX 4070:

• Мощность — видеокарта потребляет 200 Вт, рекомендуемая мощность с учетом подходящих компонентов 650–850 Вт.

• Сила тока — от 30 А на линии +12V.

• Разъем — один 8-пиновый разъем PCI-E.

• Охлаждение — активное или гибридное, если нужен пониженный уровень шума.

• Сертификат — 80 PLUS Bronze и выше.

AMD

Видеокарты AMD сочетают в себе мощность и бюджетность, поэтому становятся частым выбором среди геймеров и фрилансеров разной направленности.

Как выбрать блок питания для RX 580:

• Мощность — с потреблением видеокартой 185 Вт минимальная мощность блока 550 Вт.

• Сила тока линии +12 В — от 30 А для видяхи и процессора.

• Разъем — один PCI-E 8-pin или 6+2 pin.

Как выбрать блок питания для RX 6600:

• Мощность — с потреблением 132 Вт минимум блока начинается с 500 Вт.

• Сила тока линии +12 В — от 25 А.

• Разъем — один 8-pin или 6+2 pin.

Как выбрать блок питания для RX 6700 XT:

• Мощность — потребление 230 Вт, необходимый минимум блока 650 Вт.

• Сила тока линии +12 В — от 38 А.

• Разъем — два 8-пиновых разъема PCI-E.

Какой блок питания купить для процессора

Если видеокарта — это мускулы и глаза компьютера, то процессор — его мозг. А мозгу нужно много питания для проведения тысяч сложных операций, которые начинаются сразу после нажатия кнопки включения. Разберем, как выбрать БП для популярных процессоров.

AMD Ryzen

Процессоры «Райзен» — это про скорость и баланс производительности с ценой. Говорят, что большая сила влечет за собой большую ответственность, а в отношении этой марки можно сказать, что мощность должна подпитываться соответствующим электричеством.

Как выбрать блок питания для Ryzen 5:

• Мощность — компьютер с таким процессором используется для работы, учебы или игр среднего уровня, для него нужен БП 450–550 Вт.

• Сила тока на линии +12 В — 20–25 А.

• Разъемы — один EPS 8-pin или 4+4 pin.

Как выбрать блок питания для Ryzen 7:

• Мощность — процессор подразумевает универсальное требовательное использование (игры, монтаж фото и видео, стриминг), БП 550–650 Вт.

• Сила тока на линии +12 В — от 30 А.

• Разъемы — один EPS 8-pin или 4+4 pin, наличие второго желательно для будущего апгрейда.

Как выбрать блок питания для Ryzen 9:

• Мощность — такой компьютер ближе к рабочей станции, ему требуется блок от 750–850 Вт.

• Сила тока на линии +12 В — минимум 40 А.

• Разъемы — минимум один 8-пиновый EPS.

Intel

По процессору Intel можно легко определить, для каких задач используется ПК. Рабочий i5, игровой седьмой или мощный i9 — каждому соответствует свой БП.

Как выбрать блок питания для Core i5:

• Мощность — в зависимости от поколения потребляет 65–125 Вт, подходящий БП должен выдавать 450–550 Вт для системы с интегрированной графикой и 550–650 Вт со средней дискретной видеокартой.

• Сила тока на линии +12 В — от 20 А.

• Разъемы — один EPS 4+4 pin.

• Сертификат — минимум 80 PLUS Bronze.

Как выбрать блок питания для Core i7:

• Мощность — для интегрированной графики 550–650 Вт, для дискретной видяхи 650–750 Вт.

• Сила тока на линии +12 В — от 25 А.

• Разъемы — два 4+4 или один 8 pin (зависит от материнской платы).

• Сертификат — 80 PLUS Gold.

Как выбрать блок питания для Core i9:

• Мощность — 750–850 Вт для системы со средней дискретной видеокартой, 850–1000 Вт для сборки с мощной видяхой и дополнительным энергозатратным оборудованием.

• Сила тока на линии +12 В — от 30 А.

• Разъемы — два 4+4 или один 8 pin.

• Сертификат — 80 PLUS Gold.

Лучшие производители блоков питания

Блок питания — это не просто пины и ватты, как могло показаться по предыдущим пунктам. Скорее его можно представить в виде хила: маленький и незаметный, стоит в уголке, при плохом выборе умирает первым и может утянуть за собой всю команду. А хороший вытянет катку, еще и босса сам завалит.

Какой фирмы выбрать блок питания

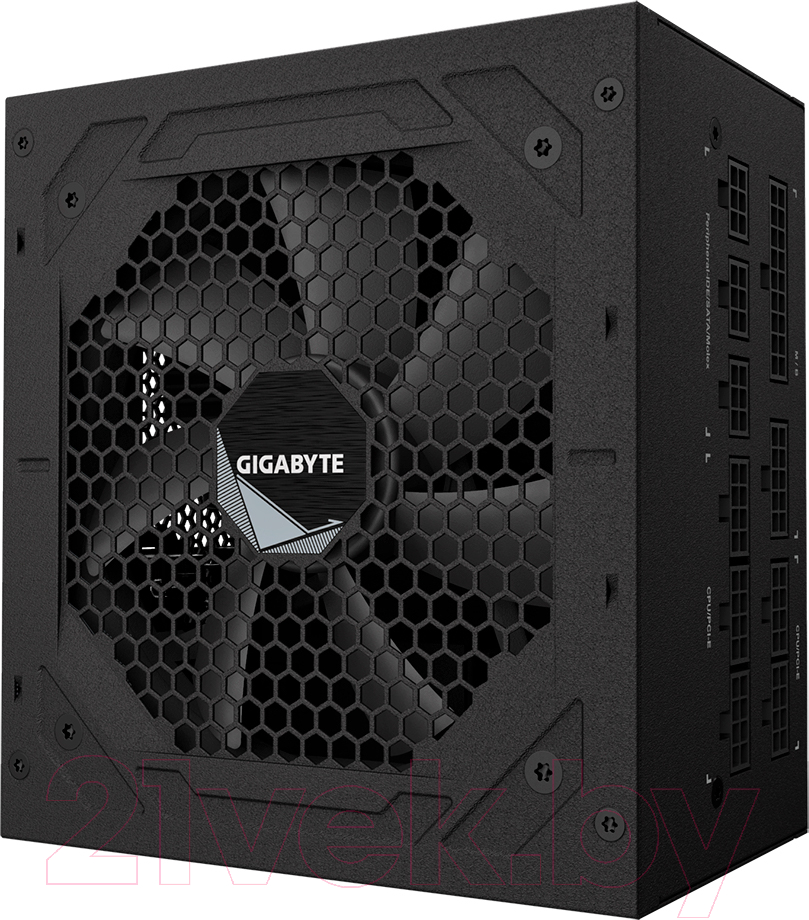

Отдельно стоит выделить бренд Gigabyte, который заботится не только о надежности и производительности, но уделяет внимание и удобству. Многие покупатели выбирают продукцию компании благодаря модульным проводам, с которыми подключение происходит легко, а система выглядит ровно и аккуратно.

Советы по выбору блока питания

Те, кто добрался до конца этой простыни, теперь четко понимают, как не спалить систему и на что смотреть при выборе блока питания. Осталось резюмировать главные советы:

1. Мощность должна иметь запас — когда БП не работает на пределе, он служит дольше. И такую систему легче апгрейдить.

2. Сертификат 80 PLUS важен — он указывает на энергоэффективность, стабильность и надежность. А еще на то, что вы платите за электричество для ПК, а не нагрева комнаты.

3. Не стоит экономить на бренде — ноунейм может не просто сгореть через день после покупки, но и утянуть за собой всю систему.

4. Удобство играет роль — с модульными кабелями легче, проще, и начинка системника лучше проветривается.

5. Активное охлаждение может быть тихим — даже самых стойких может раздражать постоянный гул. Тишина — это комфорт для вас, тиммейтов и близких, живущих с вами.

6. Защиты много не бывает — ее может ограничить только бюджет.

7. Помните о будущем — настоящий апгрейд никогда не заканчивается. Поле для маневра должно оставаться как по мощности, так и по разъемам.

После этого текста вам не составит труда выбрать лучший блок питания для системы в каталоге. Заказывайте комплектующие и периферию с доставкой в интернет-магазине 21vek.by
