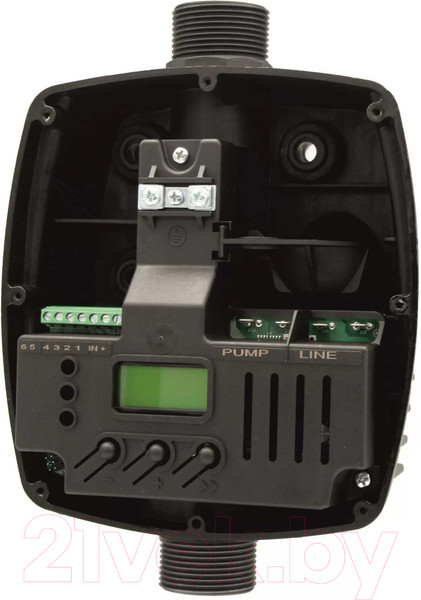

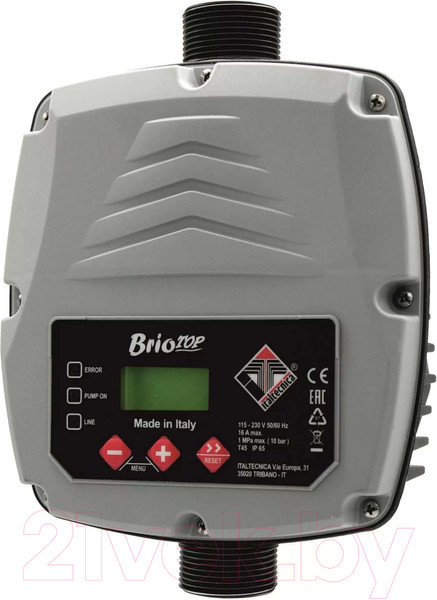

Brio Top — это электронное устройство управления для однофазных электронасосов (поверхностных, вертикальных и погружных), позволяющее автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность льда).
Brio Top может работать в различных установках:- с отдельным электронасосом;
- в системе сдвоенных автоматически чередующихся насосов;
- вместе с устройством переменной скорости (Sirio, Sirio Entry) для изготовления насосных станций с постоянным давлением.
Работа станций со сдвоенными насосами допускается только в режиме P+P с использованием расширительного бака.
Brio Top программируется для работы в соответствии с двумя различными принципами:- режим P+F (давление + расход) = в этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin);
- насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится.
В этих условиях давление установки будет соответствовать максимальному напору насоса. Рабочее давление 0,5 ÷ 8,0 бар.
Использование в качестве контроллера расхода и давления, без бака давления.- режим P+P (давление + давление) = в этом режиме работа насоса регулируется внутри двумя уровнями давления (Pmin и Pmax);
- достижение нижнего порога давления (Pmin) определяет запуск насоса, а останов происходит на верхнем заданном пороге (Pmax).
При данной конфигурации необходимо использовать расширительный бак, имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.
- Диапазон давления: PMIN 0,5 ÷ PMAX 9,0 бар.
- Настраиваемое стартовое давление: PMIN 0,5/ PMAX 8,0.
- Регулируемое давление остановки: PMIN 0,8/ PMAX 9,0.
- Минимальный дифференциал давления пуска и остановки 0,3 бар.
Функции- Автоматический запуск и остановка электронасоса.
- Гнездо для выносного конденсатора погружного насоса.
- Чередующаяся работа насосных станций со сдвоенными насосами.
- Легкое и точное регулирование давления при помощи дисплея.
- Защита от «сухого хода» с автоматическим сбросом и восстановлением.
- Возможность установки как в вертикальном, так и в горизонтальном положении.
- Цифровые показатели давления и поглощенного тока на дисплее.
- Светодиод, указывающий на состояние работы (сеть, ошибка, насос работает).
- Цифровой вход поплавкового выключателя или соединения дистанционного управления.
- Выход с конфигурируемым реле.
- Вынимаемые электрические клеммы для облегчения проводки.
- Архив сигналов тревоги.
- Защита от «сухого» хода.
- Амперометрическая защита двигателя.
- Слишком высокое давление.
- Защита от замерзания.
- Защита от блокировки механических частей насоса.
- Защита от протечек.
- Диаметр разъема соединения: 1¼".
- Серия: Brio.
- Назначение: водоснабжение.
- Тип: блок автоматики.
- Сеть: 220 В.
- Сила тока: 16 (А).
- Температура перекачиваемой жидкости: 1–35°C.
- Защита от сухого хода: есть.
- Качество воды: чистая.
- Вес: 3 кг.
- Подключение: наружная резьба.
- Давление включения: 0.5 бар.
- Давление выключения: 9 бар.
Присоединительный размер: 1", 1¼".- Максимальное рабочее давление: 10 бар.
- Класс защиты: IP65.
- Рабочее давление: 0,5–9 бар.
