SW1/2/3 подключается на напорный патрубок насоса резьба 1/4" в.р. накидная гайка (опционально). T-KIT SW1/2 имеет обратный клапан, подключение к насосу Г н.р., выход на гидроаккумулятор Г в.р., выход в систему Г в.р.
Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.
Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Требуется обязательная установка дифференциального автомата высокой чувствительности: l=30mA (Класс А или АС). Для подключения используйте кабель с необходимым сечением. Подключите насос к кпемам U, V и земля. Подключите питание L1, N и земля. Заземление подключается первым и последнем отключается. Обязательно заземлите прибор.

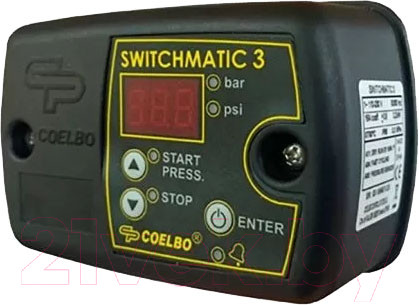

Реле давления Coelbo Switchmatic 3
код 7.503.659
Гарантия 1 год
Обзор
Электронный блок предназначен для управления однофазным насосом систем водоснабжения. Легко заменяет традиционное реле давления (подключение 1/4").
Прибор управляет работой насоса путем старта по заданному давлению от 0,5 до 7,5 бар и останавливает работу насоса по заданному давлению от 1 до 8 бар (выставляется на корпусе кнопками).
Защищает насос по сухому ходу (умная система Art — будет периодически пытаться перезапустить насос при восстановлении водоснабжения), по цикличности. Благодаря встроенному электронному манометру, легко настроит стартовое / стоповое давление и контролировать его. Подходит для поверхностных, колодезных, скважинных насосов.
Микропроцессорные блоки управления (далее контроллер) для управления и защиты однофазных насосов до 16 А. Позволяет устанавливать давление включения и выключения насоса.
Электрическое подключение аналогично электромеханическому реле. Контроллер может работать в режимах дифференциального и обратного давления. Switchmatic 2 (T-KIT Switchmatic 2) имеет защиту по току (запатентованная технология). Устройство защищает насос по «сухому ходу», перегрузки и частых включений. Switchmatic 2 (Т- KIT Switchmatic 2) так же позволяет собрать станцию из двух насосов с попеременным и одновременным включением насосов. Switchmatic 3 имеет аварийный выход (контакт) для подключения к дополнительному щиту управления. Подходит для поверхностных, скважинных, колодезных насосов водоснабжения!
- Регулируемое давление включения и выключения насоса.
- Интегрированный цифровой манометр (дисплей).
- Встроенный датчик давления.
- Защита насоса по сухому ходу. Определяется по минимальному давлению SW1(T- KITSW1)nSW3 По току SW2 (T-KIT SW2).
- Защита от перегрузки (только SW2 и T-KIT Sw2).
- Функция ART (автоматический перезапуск). После остановки насоса в режим аварии А01 (сухой ход), система ART автоматически запустит насос через 5 минут. Если на входе в насос по прежнему нет воды, повторно сработает защита по сухому ходу (А01). Далее автоматические запуски будут происходить каждые 30 минут в течении 24 часов. Функцию можно активировать в меню (см. настройка прибора).
Защита от частых включений Если гидроаккумулятор (мембранный бак) вышел из строя, контроллер блокирует работу насоса из-за цикличности. Настраивается в меню (см. настройка прибора).- Возможные настройки. Режим ожидания. Регулировка временного интервала для определения частых циклов. Временные задержки на включение и выключение насоса.
SW1/2/3 подключается на напорный патрубок насоса резьба 1/4" в.р. накидная гайка (опционально). T-KIT SW1/2 имеет обратный клапан, подключение к насосу Г н.р., выход на гидроаккумулятор Г в.р., выход в систему Г в.р.
Убедитесь что система смонтирована и гидроаккумулятор заполнен воздухом.
Электрическое подключение должно выполнятся только квалифицированным специалистом. Перед подключением контроллера, отключите питание сети во избежании получения удара током.
Требуется обязательная установка дифференциального автомата высокой чувствительности: l=30mA (Класс А или АС). Для подключения используйте кабель с необходимым сечением. Подключите насос к кпемам U, V и земля. Подключите питание L1, N и земля. Заземление подключается первым и последнем отключается. Обязательно заземлите прибор.
- Диаметр разъема соединения: 1/4".
- Назначение: управление насосом.
Тип: электронный блок автоматики.- Сеть: 220 В.
- Температура перекачиваемой жидкости: 1–45 ℃.
- Защита от сухого хода: есть.
- Качество воды: чистая.
- Вес: 0.7 кг.
- Подключение: внутренняя резьба.
- Манометр: электронной.
- Давление включения: 0.5 бар.
- Давление выключения: 8 бар.
- Класс защиты: IP55.
- Рабочее давление: 0.5–8 бар.
- Срок службы: 8 лет.
Основные
Тип
реле давления
Назначение
для бытового насоса
Совместимые модели
универсальный
- Страна производства: Испания
- Производитель: Коелбо Контрол Систем С.Л., пол. Индиана Джан Гитард, Карретера де Руби, 288, 08228 Терраса, Барселона, Испания / Coelbo Control System S.L., Pol. Ind. Can Guitard, Carretera de Rubí, 288, 08228 Terrassa, Barcelona, Spain
- Импортер в РБ: ООО "Аквабрег", Минская обл.,Минский р-н,Щомыслицкий с/с,с/с Щомыслицкий, д.43, пом. 113,район д.Дворицкая Слобода
