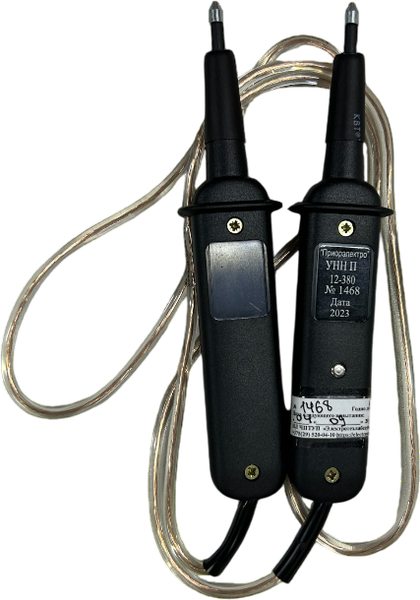

Указатель низкого напряжения УНН1 предназначен для определения наличия или отсутствия напряжения от 12 до 380 В, постоянного и переменного тока. Указатель имеет световую и звуковую индикацию, режим прозвонки, определяет полярность постоянного и фазу переменного напряжения. Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками.
Условия эксплуатации указателя напряжения:
- температура окружающего воздуха от минус 45° до плюс 40° С;
- относительная влажность воздуха до 80% при температуре плюс 25° С.
Устройство относится к основным электрозащитным средствам, применяемым обслуживающим и ремонтным персоналом электрических станций, подстанций и распределительных сетей.
Технические данные
- Диапазон напряжений, определяемых указателем – от 12 до 380 В.
- Величина тока при максимальном значении напряжения не более 10 мА.
- Длина гибкого соединительного провода указателя, не менее 1.1 м.
- Длина неизолированной части контактов-наконечников, не более 0.007 м.
- Время индикации максимально допустимого контролируемого напряжения не более 1-й мин.
Основные характеристики
Тип: указатель напряжения
Совместимость: универсальная
Цвет корпуса: черный
Эксплуатационные характеристики
Температура эксплуатации (℃): от -45 до +40
Влажность окружающей среды (%): до 80 (при +25°С)
Технические характеристики
Тип напряжения: постоянный, переменный
Рабочее напряжение (В): от 12 до 380
Рабочий ток (А): до 0.01
Размеры и вес
Вес (г): 100
