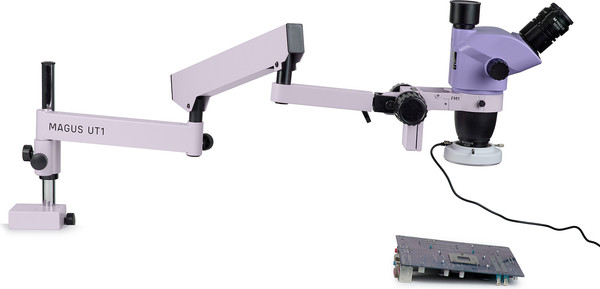

Микроскоп цифровой Magus Stereo D7TR LCD / 84850

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии Stereo 7H и универсального штатива UT1.

Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения – и в окуляры, и на экране монитора.

Микроскоп оснащен кольцевым осветителем отраженного света.

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).

Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек.

Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры , работающие в разрешении Full HD.

Диагональ экрана – 13.3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

Монитор ставится на стол или прикрепляется к камере.

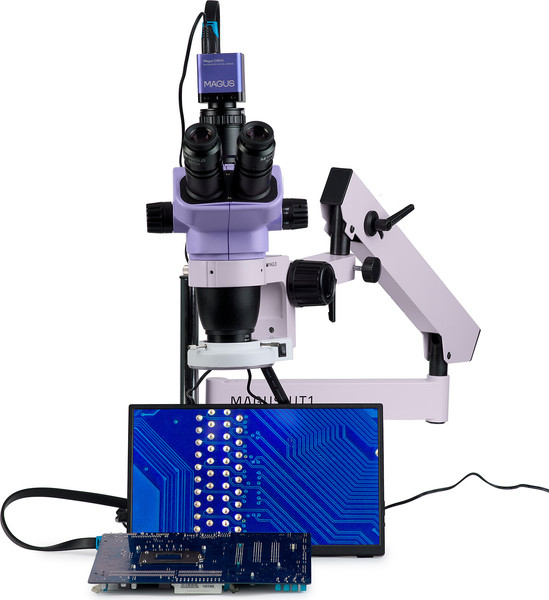

Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов.

При минимальном увеличении микроскопа поле зрения на экране монитора составит 33.25x18.68 мм.

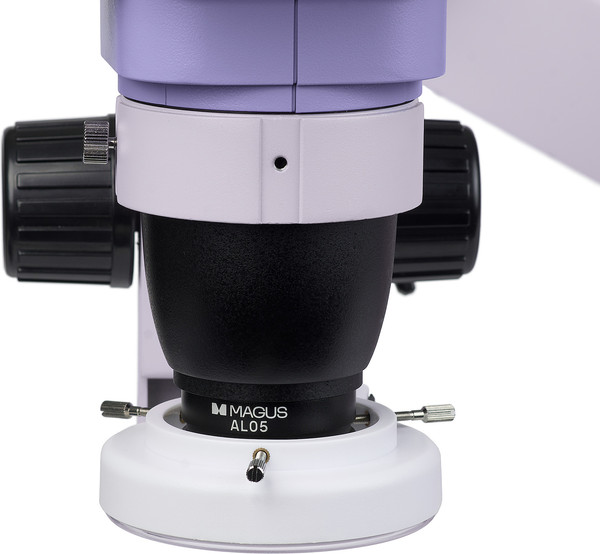

Панкратический объектив плавно изменяет увеличение в 6.7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0.5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

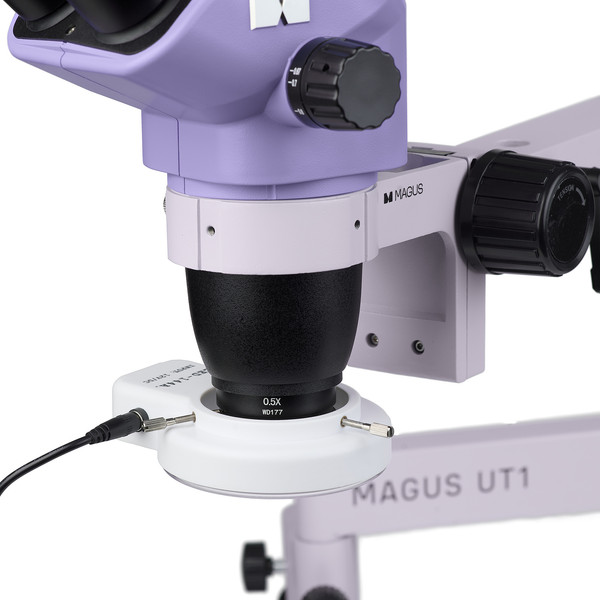

Увеличение 3.4–22.5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0.5х.

Увеличение 6.7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0.5х.

Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3.4х, а при увеличении 22.5х – 9.7 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

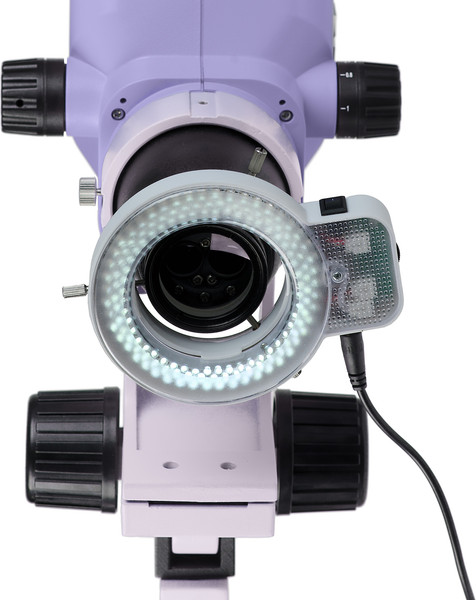

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18000 лк при рабочем расстоянии 105 мм.

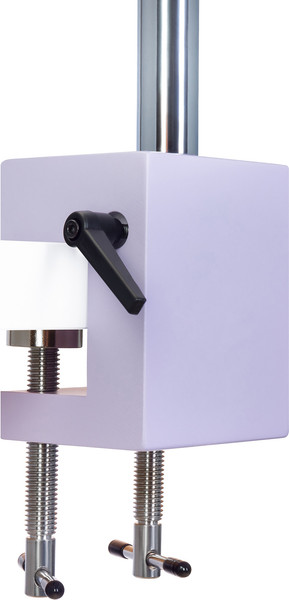

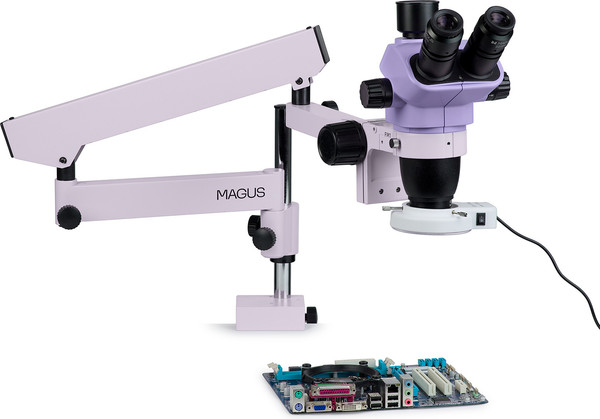

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.

Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.

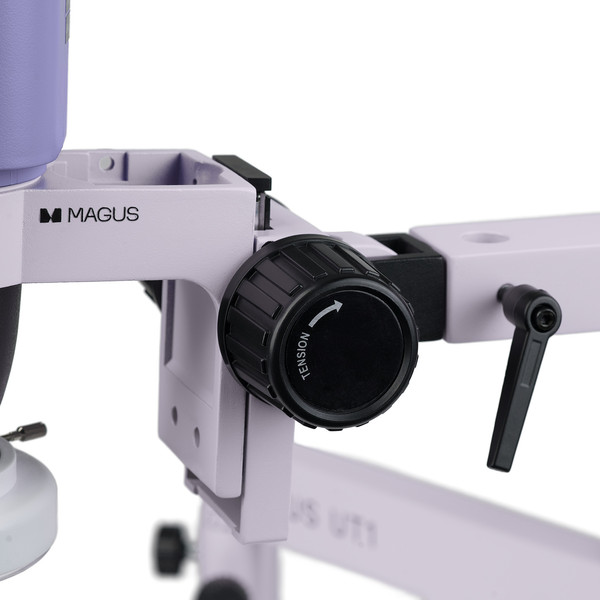

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.

Основные особенности микроскопа:

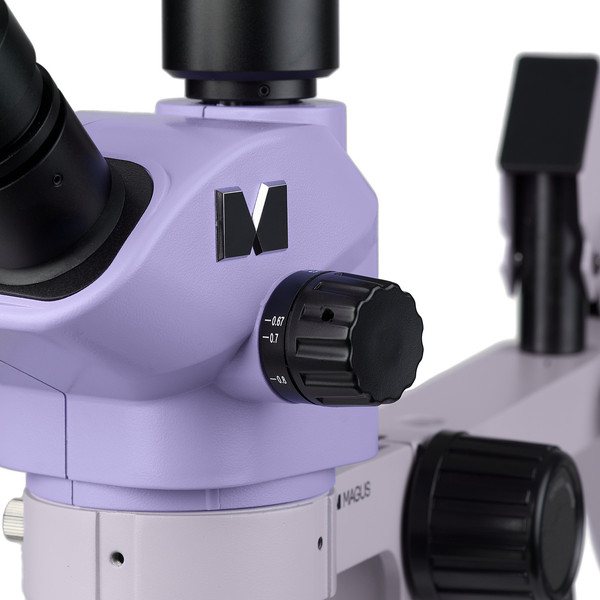

• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры.
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6.7:1.
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0.5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния.
• Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом.
• Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа.
• Кольцевой осветитель отраженного света с «холодной» цветовой температурой.
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу.

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI.
• Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор.
• 60 кадров в секунду через HDMI – для получения плавного изображения без рывков и запаздывания.
• Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность.
• Встроенное программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров.
