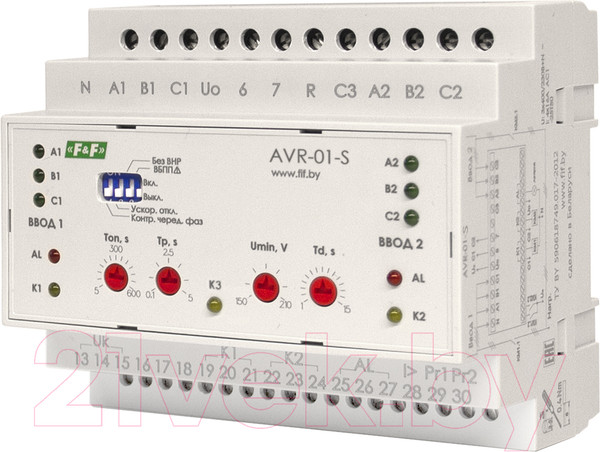

Контроллер для реле Евроавтоматика AVR-01-S / EA04.006.002

Для работы в составе блоков АВР 2.1.НазначениеУстройство управления AVR-01-S предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания, двумя нагрузками и секционным выключателем.Особенности

• Управление контакторами и моторными приводами.
• Формирование напряжения питания цепей контроля и управления силовыми аппаратами.
• Возможность работы в ручном режиме.
• Возможность работы без восстановления нормального режима.
• Наличие входов аварийного отключения нагрузки.
• Контроль чередования и асимметрии фаз.
• Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.

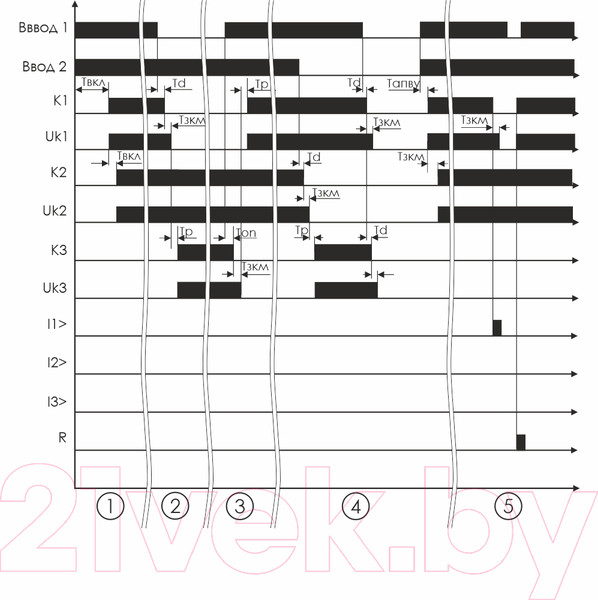

Область примененияПрименяется для построения систем ввода резервного питания.Принцип работыУстройство управления AVR-01-S контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузки подключены к соответствующим вводам с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т. д.) управляемых устройством AVR-01-S. При выходе напряжения на одном вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, через секционный выключатель. После восстановления сетевого напряжения на вводе нагрузка восстановит питание от ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение секционного выключателя и тем самым не создать «встречного» напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-S.
