Пластик для 3D-печати eSUN ePLA-LW / т0033454 (1.75мм, 1кг, натуральный)

eSUN ePLA-LW (облегченный PLA) - это материал, специально разработанный eSUN для печати моделей самолетов и дронов и реквизита для Cosplay. По сравнению с пластиковой нитью Wood, ePLA-LW имеет более стабильную межслойную адгезию, а степень и мощность вспенивания можно контролировать, регулируя температуру печати.

Для изготовления этого филамента использована технология микровспенивания, что позволяет получать из PLA детали легкие и с низкой плотностью. Объемный коэффициент вспенивания может достигать 220%: там, где на печать модели используется 1 катушка ePLA-LW, обычного PLA было бы использовано 2.2 катушки.

Благодаря вспениванию структура слоев практически незаметна, а поверхность напечатанного изделия - матовая и аккуратная. При температуре около 210–270 °C этот материал начинает вспениваться в процессе печати, увеличивая свой объем почти в 1.2 раза, а скорость экструзии может быть снижена до 45% для печати легких деталей.

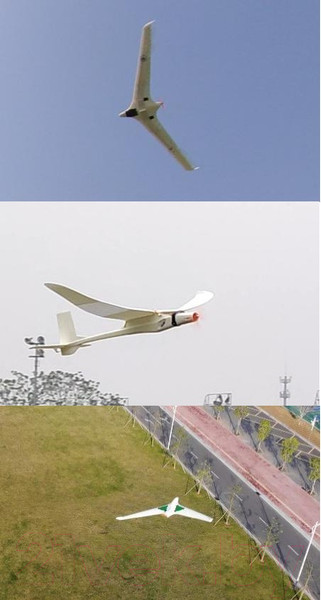

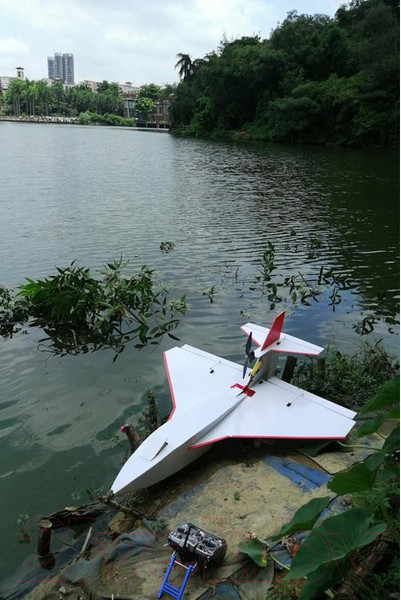

При одних и тех же условиях печати использование ePLA-LW вместо PLA позволит модели летательного аппарата иметь меньшую нагрузку на крыло и меньшую скорость сваливания. Для таких моделей, как самолеты, при условии сбалансированной прочности, максимально возможное снижение веса может значительно улучшить летно-технические характеристики.

Особенности:

• Низкая плотность, до 0.54 г/куб.см

• Объемная доля вспенивания - 220%, 1 катушка ePLA-LW эквивалентна 2.2 катушкам обычного PLA.

• Свободная регулировка мощности и степень вспенивания

• Превосходная поверхность отпечатков, матовая и аккуратная

• Хорошая межслойная адгезия

• Легко окрашиваемая поверхность, прочная адгезия краски к поверхности

• Отличные печатные свойства: не забивает сопло, не нуждается в нагреваемой камере, большие модели не коробятся

Характеристики:

• Индекс текучести расплава (г/10мин) 8.1(190 °C/2.16 кг)

• Плотность 1.2 г/куб.см

• Ударная вязкость по Изоду (кДж/кв.м) 8.58 кДж/кв.м

• Прочность на разрыв (мПа) 32.2 мПа

• Удлинение при разрыве (%) 68.9%

• Прочность на изгиб (мПа) 41.31 мПа

• Модуль упругости при изгибе (мПа) 1701 мПа

Параметры печати:

• Рекомендованная температура печати 190-270 °C

• Температура печати невспененного материала 190-210 °C

• Температура печати вспененного материала 210-270 °C

• Максимальная температура для вспениваниия 270 °C

• Максимальная степень вспенивания (270 °C) 122%

• Минимальная скорость экструзии (270 °C) 45%

• Температура платформы построения 45-60 °C/Без нагрева (скотч, клей-карандаш, стекло, углеволокно, PEI-покрытие)

• Скорость печати 40-80 мм/с
