Выключатель Werkel W1122403 (слоновая кость)

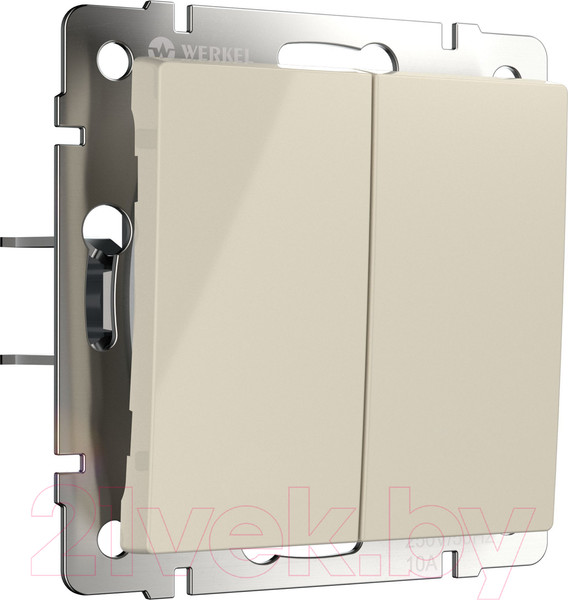

Выключатель двухклавишный с самовозвратом слоновая кость W1122403.

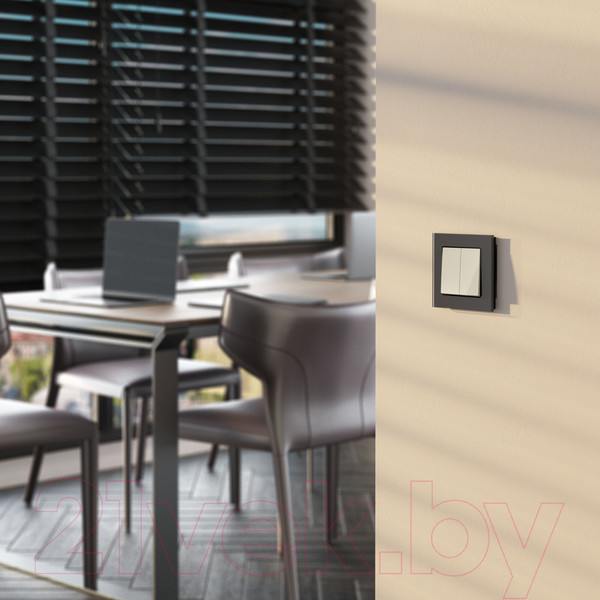

Самовозвратный выключатель создан для удобного и безопасного управления электроприводами различных механизмов. Он предназначен для коммутации одной цепи, при этом после нажатия клавиша возвращается в исходное положение. Одна клавиша выключателя работает на движение механизма в одну сторону, другая — в обратную. Например, подъем — опускание жалюзи, открытие — закрытие ворот. При этом для защиты электроприводов в выключатель встроен механизм, предотвращающий одновременное нажатие на обе клавиши. Устанавливается в стандартный подрозетник также как обычный выключатель. С его помощью можно управлять: жалюзи, шторами, воротами, ролетами, рольставнями и другими механизмами, оснащенными электроприводами.
В сочетании с умным двухканальным реле Elektrostandard становится частью системы Умный дом Minimir Home, что позволяет управлять механизмами удаленно через приложение или с помощью голосовых помощников.
Для подключения к реле необходимо:
От щитка в подрозетник или другое место, где будет установлено реле, вывести нейтраль и фазу;
Нейтраль подключить к реле (N) и светильникам;
Фазу подключить к реле (L) и самовозвратному выключателю;
L1 и L2 от реле соединить с лампами;
S1 и S2 от реле соединить с самовозвратным выключателем.
Одной клавишей (S1) происходит управление первым каналом освещения или прямым движением электропривода (L1) а второй (S2) вторым каналом света или реверсивным движением (L2). Может использоваться для управления светодиодными лампами и лампами накаливания.
