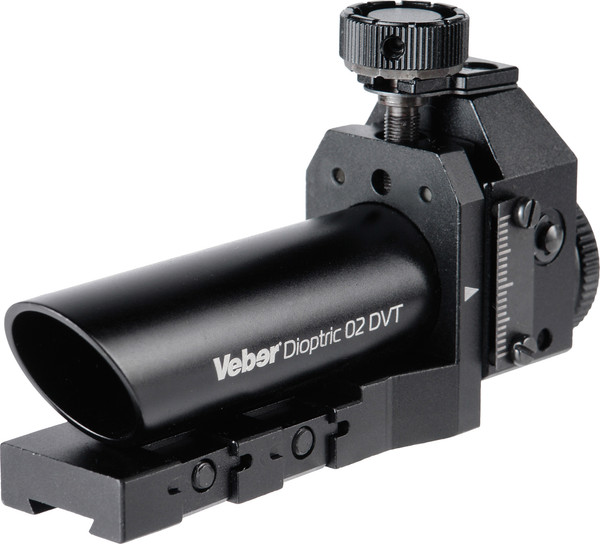

Прицел диоптрический Dioptric 02 DVT является высокоточной разновидностью механического прицела, служит для стрельбы на коротких дистанциях преимущественно по неподвижным целям. Рекомендуется к использованию при спортивной стрельбе (например, в биатлоне и пулевой стрельбе из пневматической винтовки калибра 4,5 мм) и может применяться на соревнованиях, где запрещена оптика. Стрелок смотрит на цель и мушку через прорезь (апертуру) в корпусе прицела, при этом цель и мушка находятся в фокусе и выглядят четко.
Прицел подходит для пневматики мощностью до 15 Дж, РСР-пневматики любой мощности и огнестрельных малокалиберных винтовок в калибре 22 lr небольшой мощности до 150 Дж.

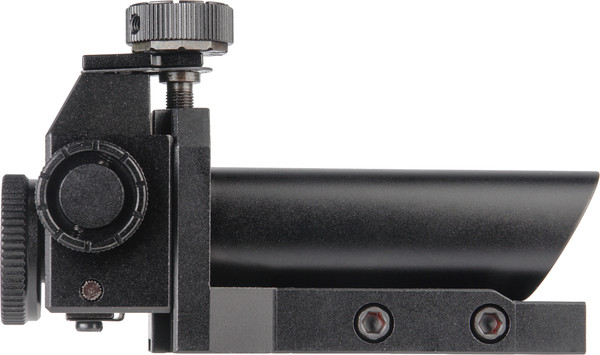

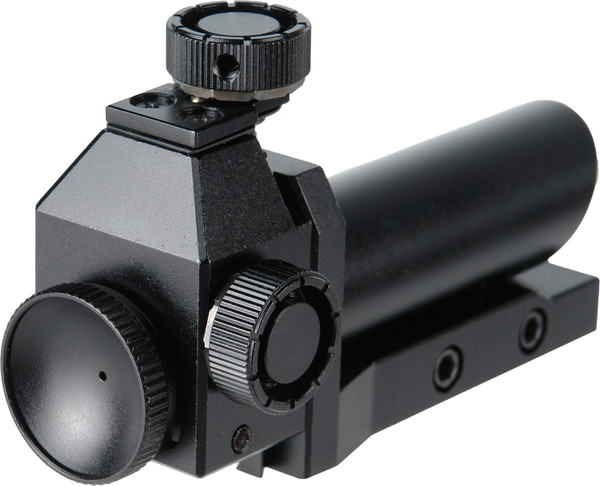

Конструкция высокоточного прицельного приспособления состоит из мушки и целика специальной конструкции с круглой тарелью, которая имеет по центру небольшое отверстие – диоптр. Перемещение прицела для внесения горизонтальных и вертикальных поправок осуществляется микрометрическими винтами. Головки винтов благодаря подпружиненным кулачкам вращаются "скачками", что сопровождается звуками щелчка.

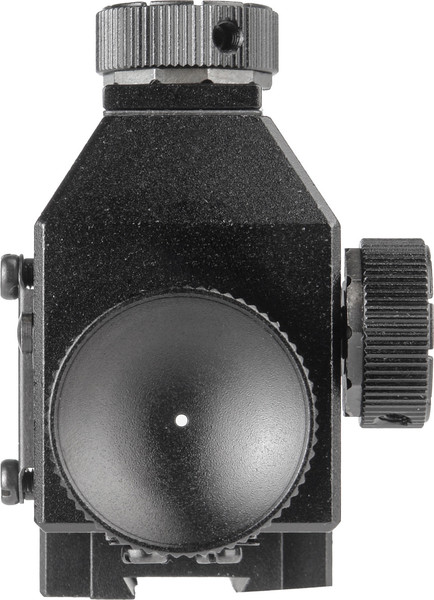

Диоптрический целик закрывает световое поле и через отверстие заставляет глаз стрелка фокусироваться только на цели и ограниченном пространстве вокруг неё.
Стрелок, наблюдая за целью через диоптр, и вращая винты поправок, которые имеют по 10 точек промежуточной фиксации на оборот винта для удобства отсчета, может вносить поправки прицела на ветер и дальность. Смещение тарели на один щелчок составляет 0,5/10=0,05 мм.

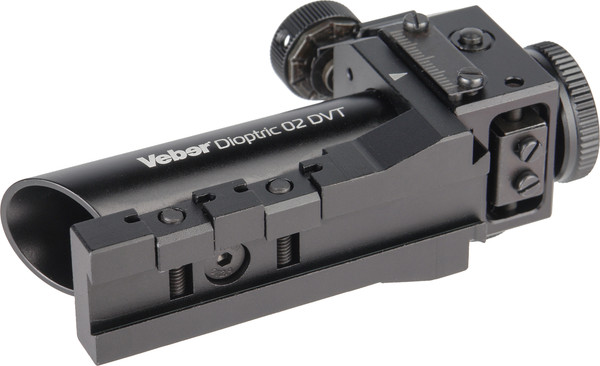

Прицел устанавливается на планку "ласточкин хвост" оружия с помощью двух зажимных винтов.
Особенности:
- Использование вместо мушки и целика апертурного отверстия (диоптра) Ø1 мм и мушки;
- Точность прицеливания благодаря увеличенной базе прицела – по сравнению с открытым прицелом;
- Маленькое отверстие как диафрагма увеличивает глубину резкости и делает изображение цели более контрастным и резким;
- Удобство и упрощение прицеливания, стрелку необходимо смотреть сквозь диоптрийное отверстие и следить только за двумя объектами — вершиной мушки и целью;
- Глаз автоматически центрирует изображение, так как диоптр ограничивает поле зрения и выравнивает линию прицеливания;
- Отсутствие параллакса – по сравнению с оптическим прицелом;
- Микрометрическая регулировка - винты с шагом 0,5 мм/оборот и 10 щелчками на оборот позволяют точно вносить поправки;
- Подходит для тонкой настройки под разные дистанции;
- Возможность быстрого и точного внесения вертикальных и горизонтальных поправок, которые можно производить прямо во время стрельбы;
- Компактность и малый вес, не утяжеляющий оружие;
- Крепление "ласточкин хвост" (11 мм) обеспечивает надежную фиксацию на оружии;
- Бленда (Ø22×68 мм) защищает диоптр от бликов и механических повреждений.
