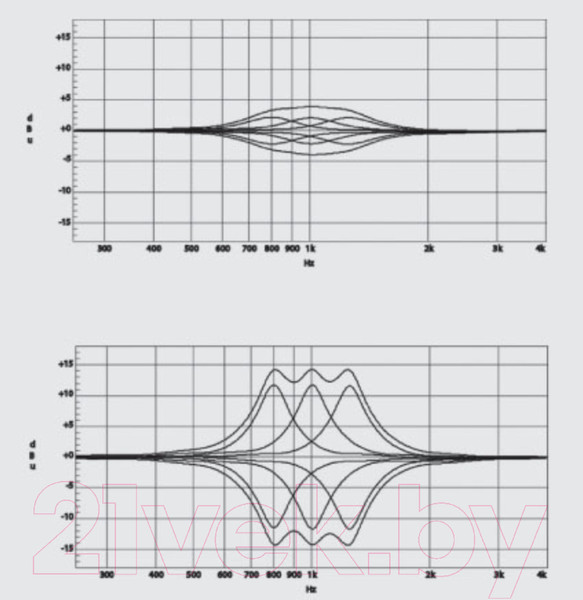

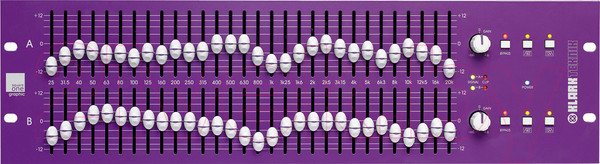

SQ1G — это последний эволюционный шаг в процессе совершенствования дизайна, который насчитывает более 40 лет, начиная с первых графических эквалайзеров. Улучшенный отклик Proportional-Q повторяет характеристики классического одноканального графического эквалайзера DN27 с использованием современных полупроводниковых технологий проектирования и производства, а SQ1G оснащен двухканальным 30-полосным графическим эквалайзером с фиксированными фильтрами верхних и нижних частот на канал. SQ1G обеспечивает основные функции для корректирующей эквализации и фильтрации в экономичном пакете без ущерба для качества звука и идеально подходит как для мониторинга перед залом, так и для сценического мониторинга, где как мягкое контурирование, так и хирургически точные вырезы с высоким добротностью являются уникальными. Это стало возможным благодаря отклику Proportional-Q, улучшающему разборчивость речи, а также устраняющему дозвуковой грохот, резонансы помещения и динамиков, а также стоячие волны.Усовершенствованный эквалайзер Proportional-Q предлагает ключевые преимущества перед более многочисленными графическими эквалайзерами Constant-Q, представленными на рынке. Реакция с постоянной добротностью усиливает или ослабляет все более широкую полосу частот, что приводит к потере большей части частотного спектра при использовании эквалайзера с постоянной добротностью для устранения проблемных частот. Если отклик эквалайзера с постоянной добротностью сделать более узким для компенсации, в результате возникнут пульсации частотной характеристики при небольшом увеличении и уменьшении.Напротив, при пропорциональной добротности отклике при небольших значениях усиления или усиления ширина фильтра относительно широка, что позволяет плавно очерчивать частотный спектр, но постепенно сужается по мере увеличения степени усиления или усиления, что дает более «целенаправленный» ответ, гарантирующий быстрое и эффективное подавление проблемных частот. В то же время улучшенный отклик пропорционального эквалайзера, используемый в SQ1G, сводит к минимуму взаимодействие между соседними частотными диапазонами, обеспечивая тонкую тональную коррекцию без пульсаций частотной характеристики, так что сохраняется большая часть музыкального контента.SQ1G дополняет секцию графического эквалайзера Proportional-Q фиксированными фильтрами верхних и нижних частот для корректирующего управления звуковым спектром. Фильтр верхних частот 80 Гц, 12 дБ/окт. неоценим для плавного подавления нежелательных низких и инфразвуковых частот, что особенно актуально для использования с современными компактными клиновидными мониторами. Фильтр нижних частот 12 кГц, 12 дБ/окт. можно использовать для улучшения разборчивости за счет настройки верхней частотной характеристики в соответствии с характеристикой типичных мониторных динамиков.Регулировка усиления канала предусмотрена в диапазоне от -∞ до +6 дБ. В случае внезапной обратной связи на сцене этот элемент управления можно использовать для немедленного отключения прохождения сигнала, пока не установлена причина.Секция графического эквалайзера SQ1G оснащена фейдерами с длинным ходом по центру и масляным демпфированием, которые обеспечивают высокую степень контроля в диапазоне ±12 дБ. Также предусмотрен переключатель обхода каналов для удобства сравнения настроек графического эквалайзера с прямым сигналом. Фейдеры также оснащены защитными крышками, предотвращающими попадание грязи и пыли, что увеличивает срок их службы в сложных условиях.SQ1G имеет электронно-сбалансированные входы с отличным подавлением синфазных сигналов, а электронные серво-балансные выходы обладают высокой мощностью, позволяющей работать с длинными кабелями. Хотя эквалайзеры чаще используются на вставках консоли, SQ1G полностью пригоден для использования вместе с кабелями, проходящими на большие расстояния между положением микшера Front of House, главной сценой и башнями задержки в фестивальных акустических системах. Реле обхода отключения питания сохраняют путь сигнала в случае сбоя питания.SQ1G имеет прочный стальной корпус высотой 3U, предназначенный для монтажа в стойку, и предназначен для суровых условий живых концертных туров. Разъемы Neutrik XLR премиум-класса и параллельно соединенные разъемы TRS используются для обеспечения надежного аудиосоединения ночь за ночью.SQ1G оснащен универсальным источником питания с автоматическим определением напряжения для использования по всему миру.

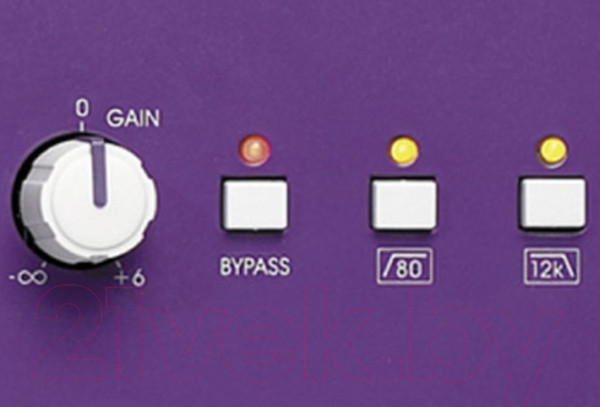

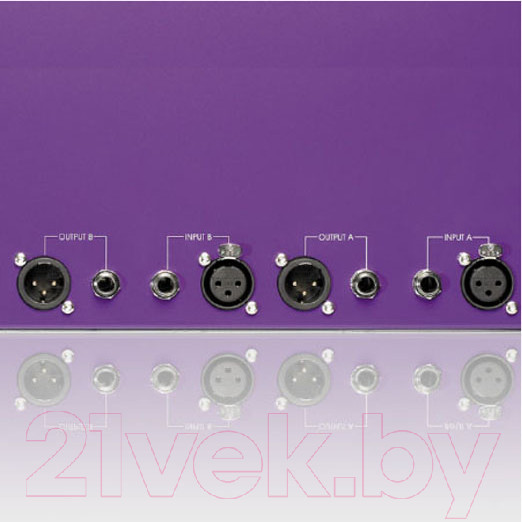

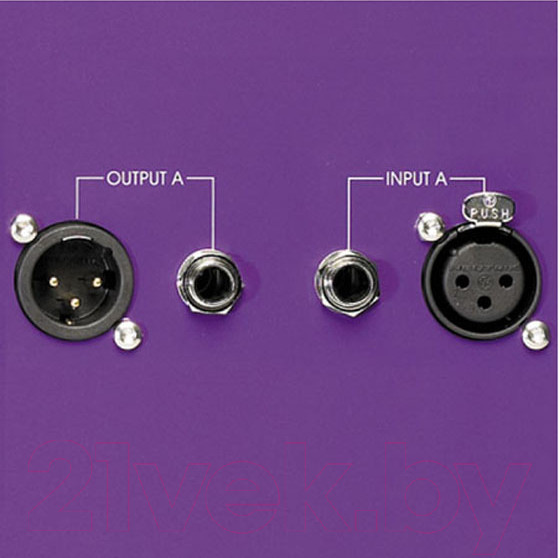

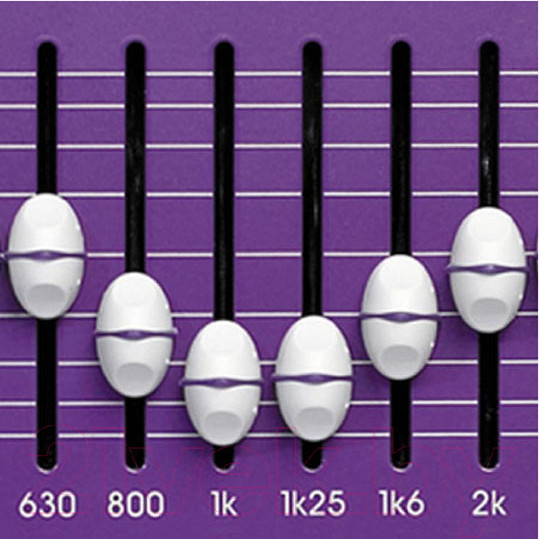

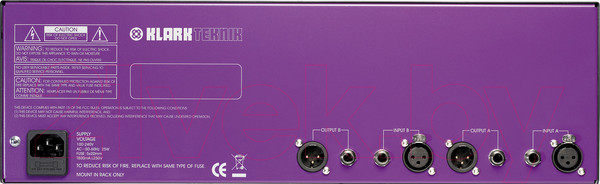

Улучшенный эквалайзер Proportional-Q обеспечивает как плавный контурный эквалайзер, так и вырезы High-Q.Фиксированные фильтры верхних частот 80 Гц и фильтры нижних частот 12 кГц на канал с обходными переключателями.Длинноходные 45-мм масляные фейдеры с пылезащитными крышками для повышенной точности и надежности.Переключатель обхода каналовРеле обхода отключения питанияЭлектронно-балансные входы и выходы на разъемах Neutrik XLR и 1/4' TRS.Прочный стоечный корпус высотой 3U для долговечности портативных приложений.Универсальный импульсный источник питания с автоматическим выбором диапазонаВходы 2: (А и В):Тип: аналоговый, электронно симметричный (Pin 2 горячий).Сопротивление: 20 кОм.Максимальный входной уровень: -/+22 дБ.Ослабление синфазного сигнала: >80 дБ при 1 кГц, > 60 дБ при 10 кГц.Выходы 2 (А и В):Тип: аналоговый, электронно симметричный (Pin 2 горячий).Минимальное сопротивление нагрузки 2 кОм.Сопротивление источника >60 Ом.Ослабление синфазного сигнала: +22 дБ.Способность нагрузки сигнала: <3 дБ снижения уровня относительно напряжения разомкнутой цепи при нагрузке 200 Ом.Частотный диапазон: -/+0.5 дБ (вход-выход), 20 Гц - 20 кГц.Динамический диапазон: >112 дБ (22 Гц - 22 кГц, невзвешенный).Уровень шума: <-90 дБ (22 Гц - 22 кГц, невзвешенный).Разъемы аудио 3-pin XLR ("папа" и "мама") и 1/4” TRS jack.Разъемы питания: 3-pin IEC.
