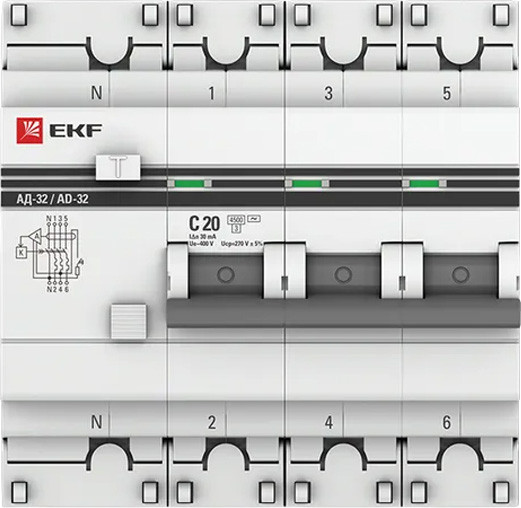

Дифференциальный автомат EKF PROxima АД-32 3P+N 20А/30мА / DA32-20-30-4P-pro

4-полюсный дифференциальный автоматический выключатель (дифавтомат) на номинальный ток 20 А с характеристикой срабатывания C, током утечки 30 мА переменного типа (AC) и электронным модулем дифференциальной защиты, предназначенный для защиты трёхфазных сетей напряжением 400 В от сверхтоков и токов утечки.

Устройство объединяет в одном корпусе функции автоматического выключателя и устройства защитного отключения. Оно защищает трёхфазную цепь от перегрузок и коротких замыканий (благодаря тепловому и электромагнитному расцепителям с характеристикой C), а также от поражения электрическим током при возникновении токов утечки на землю благодаря встроенному электронному модулю дифференциальной защиты на 30 мА переменного тока (тип AC).

Аппарат имеет 4 полюса, из которых 3 являются защищёнными (фазные), а четвёртый (нейтраль N) коммутируется совместно с защищёнными полюсами, но не имеет собственной защиты от сверхтоков. Такая конфигурация типична для трёхфазных сетей с глухозаземлённой нейтралью.

Отключающая способность при коротком замыкании составляет 4.5 кА.

Конструкция предусматривает монтаж на DIN-рейку и занимает 4.5 стандартных модуля (ширина около 81 мм). Корпус имеет степень защиты IP20. Допускается подключение как медных, так и алюминиевых проводников сечением до 25 мм² для жёстких и до 16 мм² для гибких проводов.

Диапазон рабочих температур составляет от -25 до +55 °С.
