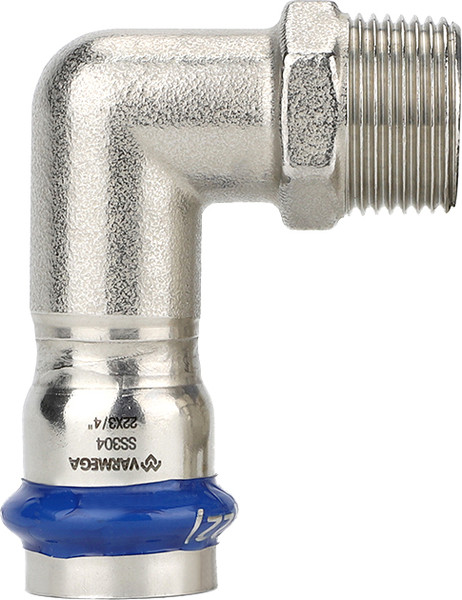

Угольник с наружной резьбой Inox Press с одной стороны имеет раструбное соединение для трубы, а с другой стороны фитинга находится наружное резьбовое соединение. Этот фитинг позволяет присоединить другие элементы системы с резьбой (краны, фильтры и т. п.) или подключиться к другому типу трубопровода под углом 90 градусов. Для получения надежного неразъемного соединения трубы и фитинга потребуется специальный пресс-инструмент с насадками типа профиль «V».
Трубы и пресс-фитинги из нержавеющей стали серии Inox Press предназначены для транспортирования жидкостей, применяемых в системах питьевого водоснабжения, низкотемпературных и высокотемпературных системах отопления и системах охлаждения. Трубы и фитинги могут применяться в качестве технологических трубопроводов для транспортирования жидкостей и газов, не агрессивных к материалу труб и уплотнителей фитингов.
Особенности применения:
- Запрещается использовать фитинги системы с уплотнительными кольцами из EPDM на трубопроводах, транспортирующих жидкие углеводороды. В таких случаях необходимо заменить кольца из EPDM на кольца из FPM (Viton). Кольца FPM приобретаются отдельно.
- Запрещается использовать трубы и фитинги системы Inox Press в атмосфере, насыщенной парами хлора (бассейны с хлорированием воды и т. п.). Содержание хлоридов в рабочей среде не должно превышать значений, указанных в техническом паспорте.
- Непосредственное соединение элементов из нержавеющей стали с оцинкованной сталью (арматура, соединители) может вызвать коррозию оцинкованной стали, для предотвращения коррозии необходимо применять разделяющий элемент из латуни или бронзы с длиной не менее 50 мм.
- Трубопроводная система Inox Press включает в себя трубы из нержавеющей стали, которые соединяются между собой и присоединяются к арматуре/приборам с помощью пресс-фитингов из нержавеющей стали.
- Монтаж фитингов производится пресс-инструментом с насадками типа профиль «V».
- Фитинги стандартно комплектуются уплотнителями O-Ring из этилен-пропилен-диенового каучука EPDM.
- Отдельно можно приобрести набор уплотнительных колец из FPM (Viton). Замена на кольца из Viton повышает температурную и химическую стойкость системы.
Пресс-фитинги Inox Press имеют два уникальных уровня индикации:
- Все раструбные пресс-фитинги оснащены синей термоусаживаемой пленкой, которая остается на неопрессованном фитинге и слетает, если фитинг уже опрессован.
- Все уплотнения EPDM, установленные в пресс-фитинги Inoxpress, имеют специальную конструкцию, которая будет показывать неопрессованные соединения, они будут не герметичны (протекать) под давлением от 0.1 до 6 бар. Благодаря такой конструкции все неопрессованные соединения выявляются на этапе испытаний и легко исправляются без потери времени.
