Области применения
Микроскоп 3 (вариант ЛЮМ 2 РТ) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля. Также микроскоп используется для учебного процесса в высших учебных заведениях.
Оптика исследовательского класса

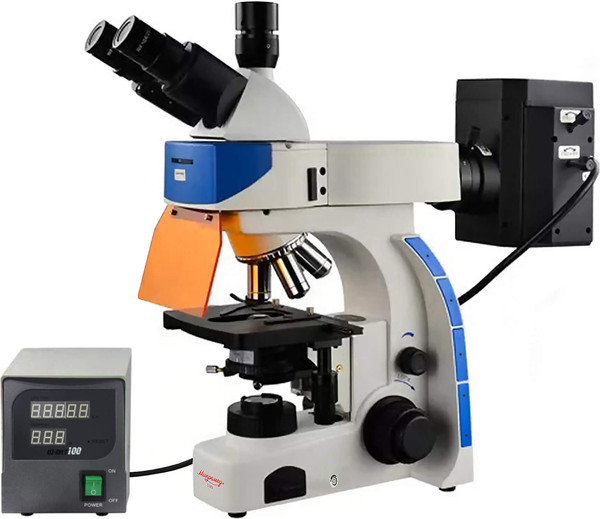

Микроскоп 3 (вариант ЛЮМ 2 РТ) построен по оптической схеме «бесконечность». Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров.
В базовый комплект микроскопа входят объективы с планахроматической коррекцией предназначенные для работы как с обыкновенным светом, так и с синим и зеленым светом возбуждения люминесценции – 4х/0.10, 10х/0.25, 40x/0.70 и 100x/1.25 OIL. По дополнительному заказу микроскоп может быть укомплектован планахроматическими объективами 20x/0.45, 60x/0.80 и объективами Fluor – 10х/0.35, 20х/0.50, 40х/0.85, 60х/0.85 и 100х/1.3 OIL.
Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.
Информативность и комфорт
Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.
Оптика и цифра

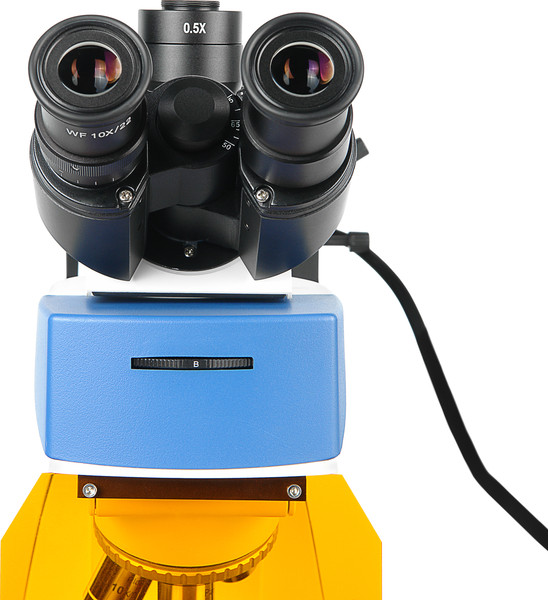

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5×, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"–1/3".
Осветительная система Кёлера
Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.
Люминесцентные исследования
Осветительный модуль отраженного света позволяет проводить исследования в свете видимой люминесценции в 2 спектральных областях с помощью схемы прямого освещения предмета через объектив.

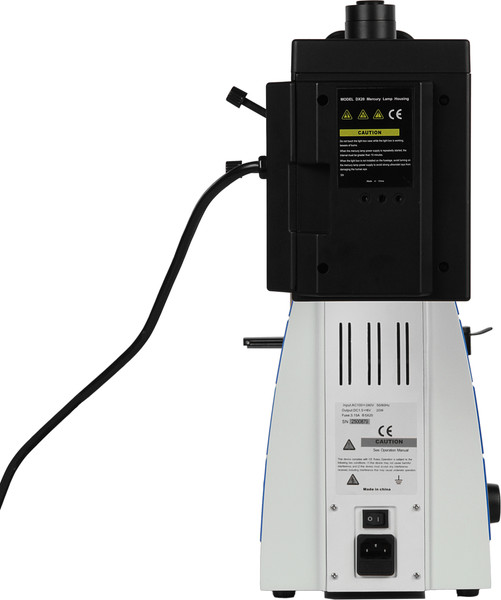

Модуль люминесценции состоит из фонаря с ртутной лампой 100 Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.
Микроскоп имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.
Для свечения объекта требуется свет определенного спектра – свет возбуждения. Этот спектр выделяется из спектра источника помощью светофильтра возбуждения, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет необходимых длин волн и направляет его через объектив для освещения предмета исследования.
Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. Затем он попадает на запирающий фильтр, отрезающий уже ненужный свет возбуждения, и наблюдатель видит только изображение светящегося объекта исследования.
Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» – зеленый и синий цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.
Для науки и здравоохранения
Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в одной из двух наиболее востребованных в биологии спектральных областей возбуждения люминесценции:
В синей (В) – 480 нм с длиной волны эмиссии 535 нм.
В зеленой (G) – 540 нм с длиной волны эмиссии 605 нм.
Спектральные области, выделяемые фильтрами B и G позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.
Точная механика

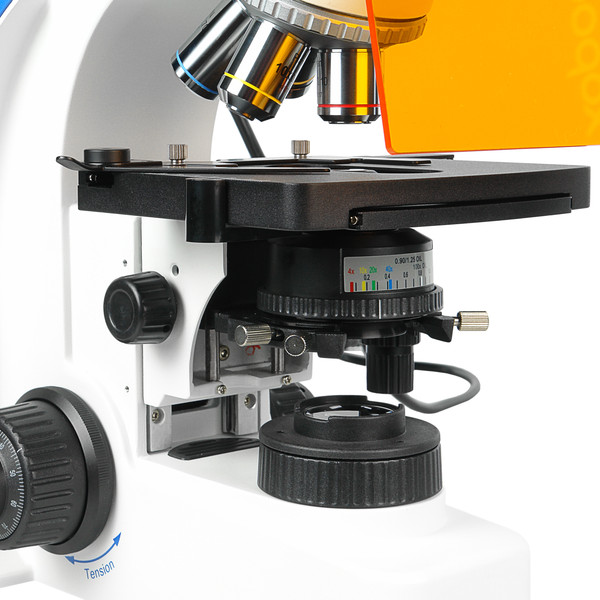

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.
В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 156×138 мм со съемным препаратодержателем. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76-54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.
Особенности:
- Увеличение 40х-1000х. С дополнительной оптикой 20×–1600×.
- Оптическая система микроскопа скорректирована на бесконечность.
- Исследования в отраженном свете при прямом освещении через объектив.
- Исследования зеленой и синей областях видимой люминесценции и в обычном свете.
- Антигрибковое покрытие оптики для работы в биологических лабораториях.
- Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
- Тринокулярная конструкция позволяет одновременно вести наблюдение в окуляры и записывать необходимые файлы.
- Комфортный угол наклона окулярных тубусов 30°.
- Тубус визуализации позволяет использовать оптические адаптеры различных увеличений.
- Механизм фокусировки с регулятором усилия хода и блокировкой.
