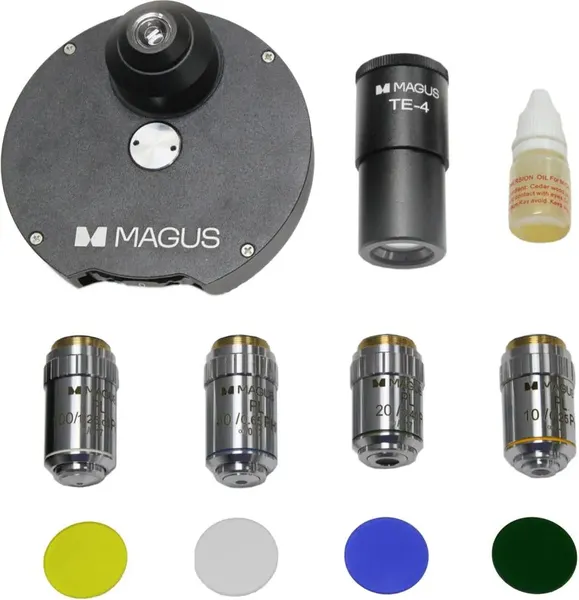

Устройство HCM360 состоит из набора объективов, конденсора и слайдера, сконструированных для работы методом модуляционного контраста Хоффмана. Позиционирование модулятора объектива относительно щелевых отверстий слайдера выполняют при помощи вспомогательного центрирующего телескопа из комплекта микроскопа.
Метод Хоффмана позволяет наблюдать рельефное изображение живых образцов с высокой четкостью. Он обеспечивает хорошую видимость и контрастность образцов с высоким разрешением деталей и без дифракционного гало, позволяет использовать большие рабочие расстояния и высокие числовые апертуры.
Метод не ухудшает качество изображения при использовании как стеклянной, так и пластиковой лабораторной посуды, поэтому широко применяется для исследования и фотофиксации культур, клеток и тканей, выращиваемых в контейнерах, чашках Петри и сосудах.
Одно из наиболее распространенных применений метода Хоффмана – экстракорпоральное оплодотворение (ЭКО). Метод позволяет изучать динамические процессы в реальном времени и получать ценные сведения о поведении и взаимодействии клеток.
Набор объективов.
Объективы Хоффмана отличаются от штатных объективов микроскопа наличием в задней фокальной плоскости амплитудно-пространственного фильтра (модулятора). Модулятор имеет три зоны: первая пропускает 1% света (темная зона), вторая – 15% (серая зона), третья – 100% (прозрачная зона). Кольцо на объективе Хоффмана используется для вращения модулятора и установки его в рабочее положение.
В отличие от фазового кольца в фазовом объективе модулятор в объективе Хоффмана не изменяет фазу света, а только влияет на интенсивность света. Модулятор создает изображение с эффектом псевдорельефа объекта.
Планахроматические объективы Хоффмана формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения. Объективы рассчитаны для работы с посудой с толщиной дна 1.2 мм и на длину тубуса «бесконечность». Парфокальная высота 60 мм.
Конденсор Хоффмана устанавливается вместо штатного конденсора светлого поля. Он оснащен слотом для слайдера модуляционного контраста Хоффмана, апертурной диафрагмой и поляризатором для управления размером щелевого отверстия. Поляризатор вращается на 360°. Вращение осуществляется барабаном, расположенным над регулятором раскрытия апертурной диафрагмы.
Слайдер Хоффмана устанавливают в слот конденсора Хоффмана. Слайдер представляет собой пластину с тремя круглыми вставками для объективов 10х, 20х и 40х. Маркировка вставки соответствует рабочему объективу. В каждой вставке две щели: одна свободная, а вторая закрыта поляризатором. Вставки в слайдере вращаются на 360° и центрируются.
