Хаб для палатки ЛОТОС На Куб Хаб-4Х / 21039 (алюминий шплинт)

Механизм из цельного алюминиевого сплава.

Выточен из цельного высокопрочного алюминиевого сплава В95Т1 (материал - прессованный круг диаметром 65 мм).

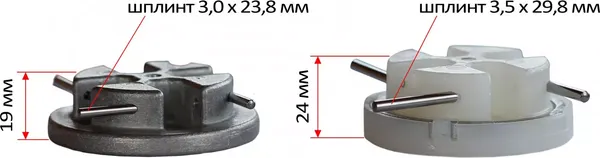

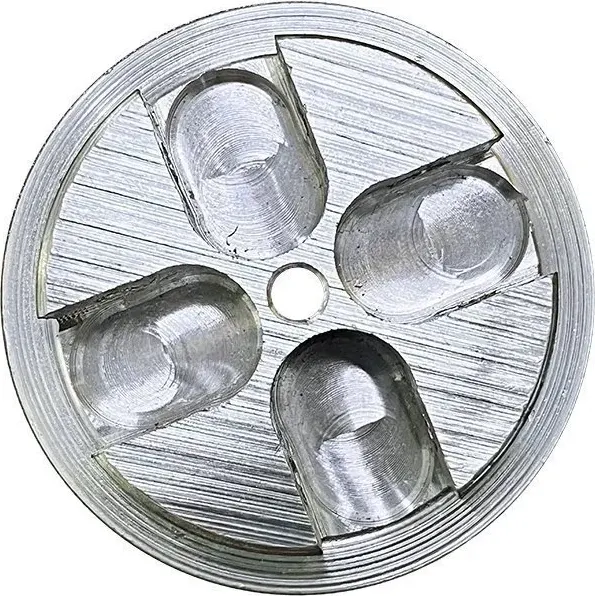

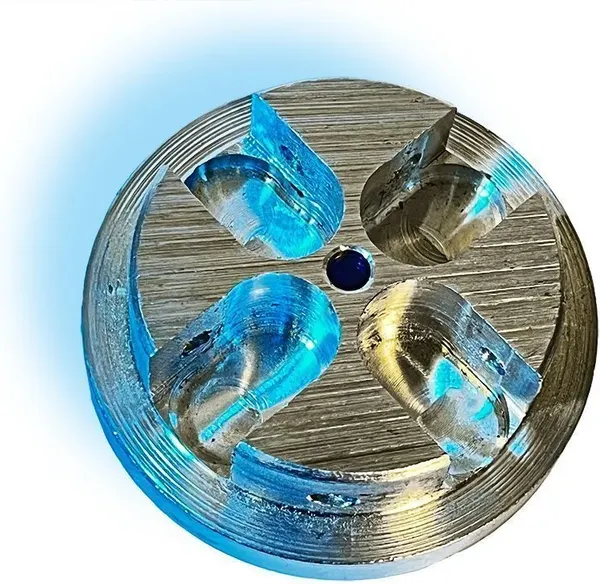

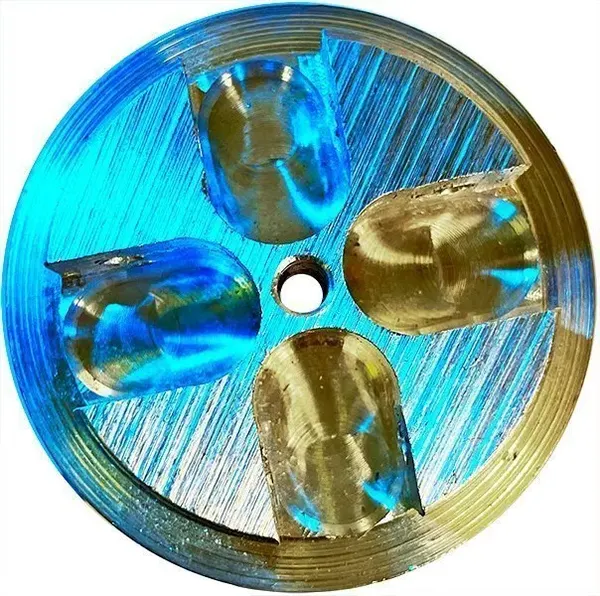

Хаб выполнен в виде кронштейна с 4-мя пазами для шарнирного крепления в них дуг каркаса палатки. Каждый паз имеет отверстие для установки крепежных шплинтов, изготовленных из цельной закаленной стали.

Механизм (Хаб) с шарнирной системой крепления дуг каркаса на шплинтах характеризуется высокой прочностью и надежностью.

Инструкция по замене Хаба на палатке:

1. Отсоедините хаб от тента палатки, выкрутив фиксирующий винт.
2. Снимите с палатки соответствующую часть каркаса.
3. Отсоедините дуги от старого хаба.
4. Вставьте дуги в новый хаб и зафиксируйте их шплинтом. Шплинт устанавливается в хабе сквозь отверстие на дуге каркаса.
5. Для фиксации шплинта в хабе (чтобы он не выскочил из отверстия в хабе во время эксплуатации), необходимо завальцевать край отверстия. Для этого необходимо расплющить край отверстия молотком при помощи бородка, кернера, или другого твердого предмета с тупым концом (например, срезанный под прямым углом гвоздь).
6. Установите каркас на палатку и закрепите хаб к тенту фиксирующим винтом.
