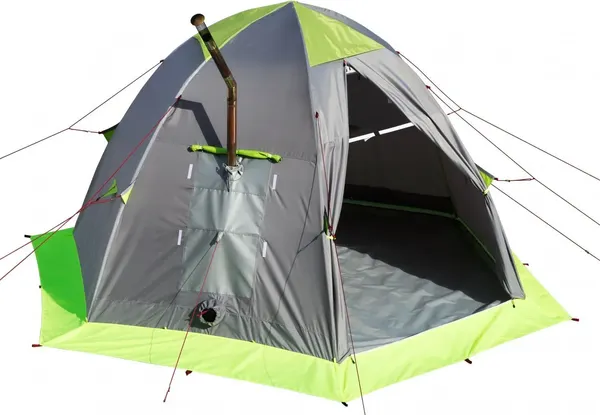

Палатка ЛОТОС 5 Баня / 17081 (Д-обр вход + пол ПУ4000)

Высокая и просторная автоматическая палатка 5 Баня предназначена для использования в качестве мобильной бани и позволит разместить под своим куполом компанию, состоящую из 3-5 человек. Конструктивные особенности и комплектация палатки предусматривают ее эксплуатацию в качестве специализированной туристической бани, а также в качестве дополнительного модуля, предназначенного для присоединения к другим модульным палаткам «Лотос».

• Мобильная экспедиционная палатка! Компактный размер упакованного в сумку комплекта (100 см в длину и 29 см в диаметре) и небольшой вес 12.2 кг позволяют разместить палатку в багажнике любого автомобиля и переносить ее на спине.

• Автоматическая палатка! Запатентованная зонтичная система раскрытия позволяет легко раскрыть палатку за 30 секунд. Монтаж и демонтаж палатки со всеми ее комплектующими осуществляется силами одного человека.
• Цельная устойчивая конструкция! Тент и каркас образуют единую цельную конструкцию, благодаря чему при раскрытии палатка сразу же принимает жесткую и устойчивую форму.
• Мобильная баня! Конструкция тента с системой установки отопительной печи и дорогой алюминиевый каркас, рассчитанный на высокую температуру, предусматривают целевое использование палатки в качестве походной бани или парной.
• Модульная палатка! Палатка оснащена D-образным входом со встроенной унифицированной системой крепления - разъемной тракторной молнией, к которой можно легко и быстро прикреплять другие модульные палатки и конструкции: спальную палатку, тамбур, прозрачную стенку и пр.
• Палатка для штормовой погоды! Жесткий и прочный каркас из алюминиевого сплава выдерживает экстремальные нагрузки. Обтекаемая куполообразная форма и усиленная система креплений предусматривают возможность эксплуатации палатки в штормовую погоду.
• Тент повышенной прочности! Внешний тент палатки, пошитый из высококачественной ткани Polyester Oxford 300D с усиленной системой швов (шов в замок в четыре сложения ткани), характеризуется высокой износостойкостью и прочностью на разрыв.
• Влагостойкий пол! Палатка оснащена встроенной в тент разъемной тракторной молнией для присоединения входящего в комплект палатки влагостойкого пола с высокими бортиками по краям, образующими корытообразную форму .
• Гидроизоляция дна палатки! Палатка оснащена системой крепления по периметру тента гидроизоляционного дна "корытообразной" формы (опция, приобретается отдельно).
• Трехуровневая система вентиляции! Палатка оснащена эффективной системой вентиляции, защищенной снаружи от дождя, это: приточный клапан, нижняя молния на D-образном входе для дополнительного притока, окна на стенках, вытяжки под куполом.
• Палатка с печкой! Палатка оснащена универсальной системой установки отопительной печи, включающей в себя огнеупорную стенку и внешнюю защиту этой стенки от дождя. Система позволяет произвести установку туристической печи любого типоразмера.
• Универсальная палатка! Палатка может эксплуатироваться круглый год в любую погоду, выдерживает проливной дождь и штормовой ветер, мороз и палящее солнце. Универсальность палатки обеспечивается ее комплектацией дополнительными аксессуарами (опции, приобретаются отдельно):
• Влагозащитный тент крепится с внешней стороны тента палатки и обеспечивает защиту от интенсивных осадков;
• Внутренний тент с москитными сетками крепится к дугам палатки изнутри, повышает теплоизоляцию укрытия, снижает до минимума возможное образование конденсата на стенках тента и надежно защищает жилое пространство от насекомых;
• Утепленный пол застилается внутрь палатки и эффективно повышает теплоизоляцию укрытия.
• Надежная палатка! Палатки серии «5» хорошо зарекомендовали себя многолетней безотказной эксплуатацией на всей территории России и в странах ближнего зарубежья. Модели этой серии производятся уже более 10 лет, по ним проводятся регулярные тестирования и сбор информации от пользователей, что позволяет совершенствовать их конструкции с каждым новым выпуском. Каркасы, функциональные элементы тента, материалы, фурнитура и прочие комплектующие имеют проверенный годами уровень качества и надежности. Производство локализуется в России. Все элементы палаток стандартизированы, а запчасти к ним доступны для обслуживания изделий и после истечения гарантийного периода.

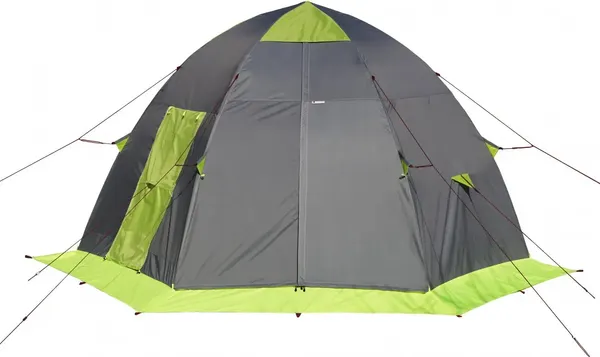

5 Баня - шестигранная полуавтоматическая палатка зонтичного типа раскрытия. Тент и каркас образуют единую цельную конструкцию, благодаря чему при раскрытии палатка сразу же принимает окончательную жесткую и устойчивую форму. Палатка оснащена полным комплектом усиленных креплений для фиксации к грунту, что обеспечивает ей способность выдерживать высокие ветровые нагрузки.

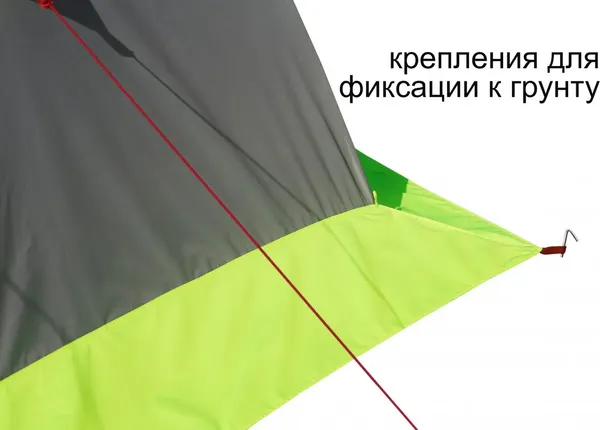

На всех шести дугах палатки размещены сдвоенные силовые крепления под шнуры-оттяжки с кармашками для их укладки при сборке. На четырех «глухих» стенках, не оснащенных дверными проемами, также размещены силовые крепления для шнуров-оттяжек с кармашками. На юбке палатки размещены 12 креплений для ее надежной фиксации к грунту.

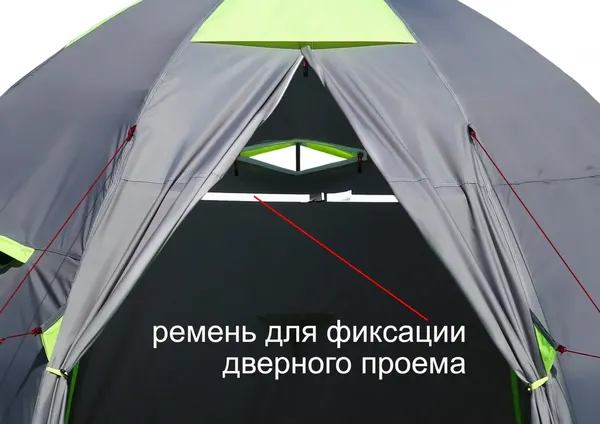

На Т-образном входе палатки установлен ремень для фиксации дверного проема. Ремень рекомендуется застегивать с небольшой натяжкой непосредственно перед креплением палатки на растяжках. Ремень снимает нагрузку с вертикальной молнии двери и гарантирует ее легкое открытие/закрытие.

Тент палатки изготовлен из прочной ткани Оксфорд 300Д высокой плотности (140 г/м²) с пленочным полиуретановым покрытием. Качество ткани с влагостойкостью не менее 2000 мм водяного столба обеспечивает надежную защиту от атмосферных осадков и сильного ветра. С учетом зимнего и банного предназначения изделия на тенте палатки не применена проклейка для герметизации швов, обеспечивающая их защиту от дождя, так как при эксплуатации в сильный мороз и при высокой банной температуре такая герметизация может быть подвержена разрушению. Для надежной защиты укрытия от дождя и мокрого снега рекомендуется использовать дополнительный влагозащитный тент (опция, приобретается отдельно).

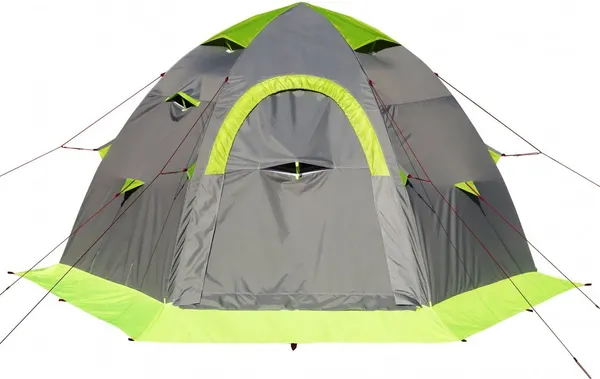

Палатка оснащена одним Т-образным и одним D-образным входами, которые расположены на противоположных стенках шестигранного купола.

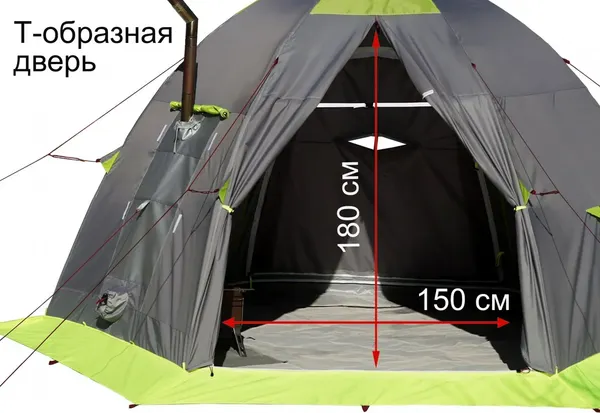

Т-образный вход выполнен в виде широкой двустворчатой двери с тремя замками, позволяющими открывать каждую створку по отдельности, а также раскрывать дверь во всю стенку палатки, образуя проход шириной 150 и высотой 180 см.

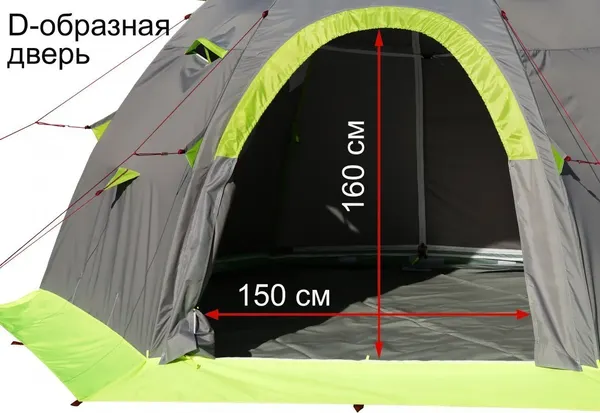

D-образный вход, обеспечивающий модульность конструкции палатки, оснащен унифицированной системой с разъемной тракторной молнией, на которой крепится одностворчатая дверь с двумя замками, позволяющими раскрывать дверной проем во всю стенку палатки, образуя проход шириной 150 и высотой 160 см.

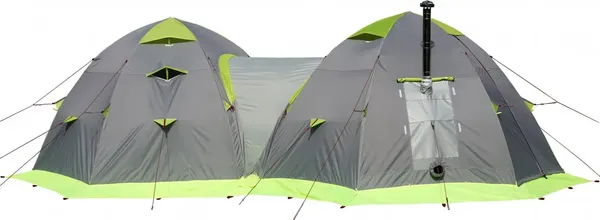

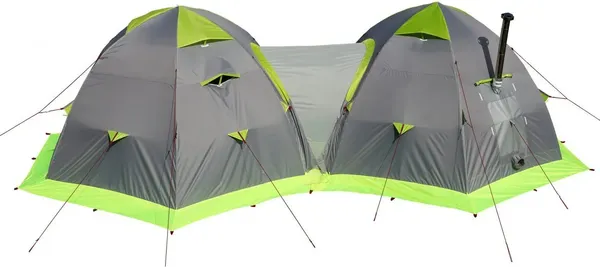

Разъемная молния позволяет полностью снять дверную створку с D-образного входа и вместо нее присоединить другие модульные конструкции, которые оснащены такой же унифицированной системой крепления. В качестве примера такой модульной конструкции может служить, например, соединение – аксессуар для интеграции в единый комплекс двух модульных палаток, или прочих конструкций, таких как: спальной палатки, тамбура, прозрачной стенки и др.

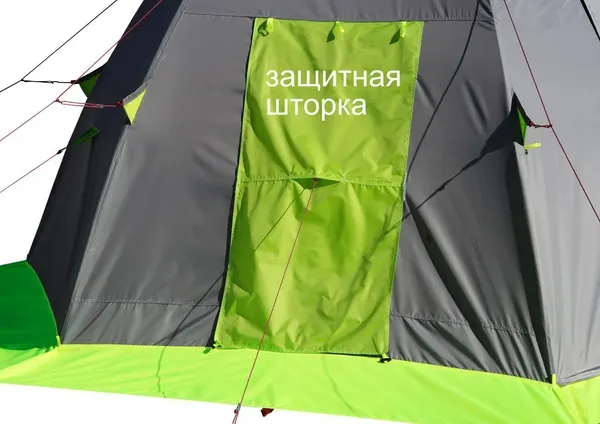

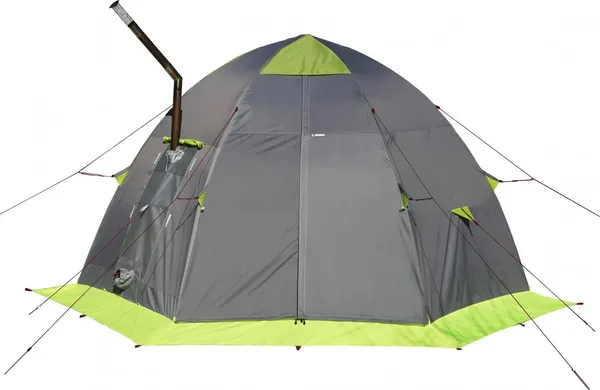

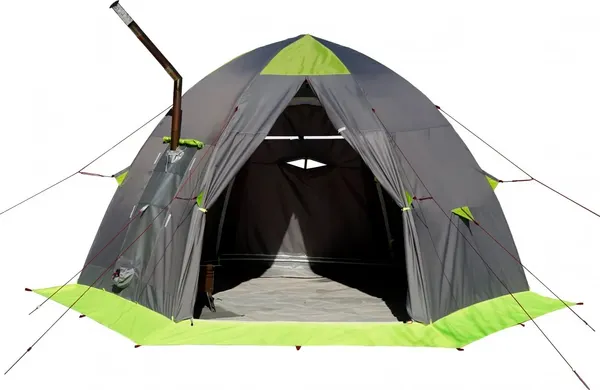

С левой стороны от Т-образного входа палатки встроена огнеупорная стенка для установки отопительной печи или других систем обогрева, вентиляции или охлаждения укрытия. В базовом состоянии, когда в палатке не установлены отопительные приборы, огнеупорная стенка накрыта с внешней стороны шторкой, которая надежно защищает элементы огнеупорной стенки от осадков и ветра.

Огнеупорная стенка снабжена двумя регулируемыми по диаметру клапанами: верхний огнеупорный - для вытяжной трубы, нижний приточный - для подачи воздуха. Верхний клапан для вытяжной трубы (разделка) изготовлен из прочной эластичной кремнеземной ткани, скрепленной металлическими скобами. Материал клапана выдерживает кратковременный нагрев до 1000 °С и позволяет устанавливать в палатке туристическую печь высокой мощности. При интенсивной эксплуатации печи в режиме максимальной мощности в зоне фиксации вытяжной трубы в огнеупорном клапане необходимо установить дополнительный теплоизолятор, который входит в комплектацию палатки. Вытяжную трубу необходимо обернуть теплоизолятором и зафиксировать его на ней при помощи входящей в комплект термостойкой ленты.

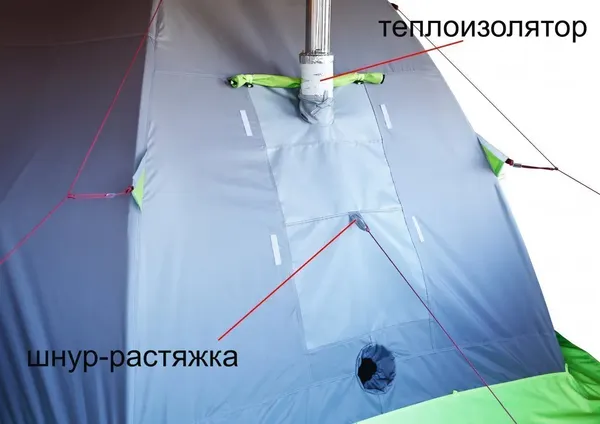

Для соблюдения безопасности в процессе эксплуатации отопительной печи следует в обязательном порядке установить шнур-растяжку непосредственно на огнеупорной стенке, а также надежно закрепить палатку растяжками со всех сторон, так как порывы ветра или прочие механические воздействия на купол палатки могут повлиять на устойчивость печи.

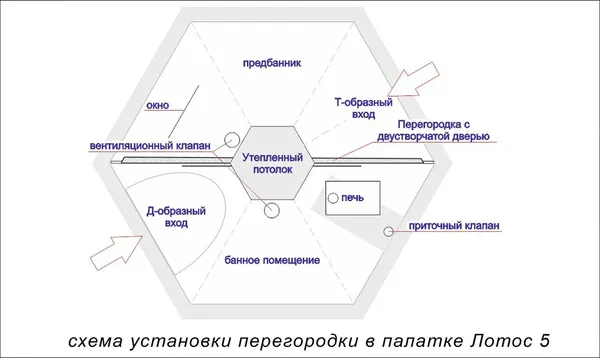

В процессе эксплуатации палатки в качестве бани предусмотрена специальная съемная перегородка (входит в базовую комплектацию), которая крепится к дугам палатки изнутри и разделяет ее внутреннее пространство на две равные части: банный отсек и предбанник. Перегородка может быть установлена внутри палатки в трех разных вариантах. Один из вариантов установки представлен на схеме (рис. 28).

Перегородка оснащена вертикальной молнией, которая делит ее на две равные дверные створки, позволяя раскрывать их частично или полностью. Створки перегородки могут быть закреплены к дугам каркаса по бокам, полностью освобождая внутреннее пространство палатки.

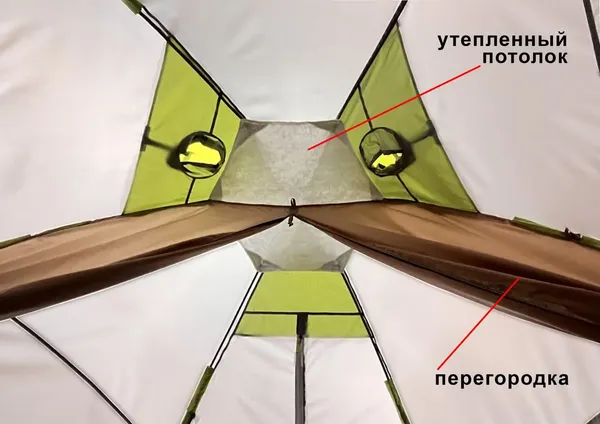

Утепленный потолок, встроенный в перегородку, плотно фиксируется в верхней части тента, повышает теплоизоляцию укрытия и эффективно защищает элементы конструкции палатки (механизм раскрытия рассчитан на максимальную температуру +135 °С) от повреждения высокой температурой при эксплуатации отопительной печи в банном режиме.

Для обеспечения циркуляции воздуха палатка оснащена трехуровневой системой вентиляции, где:

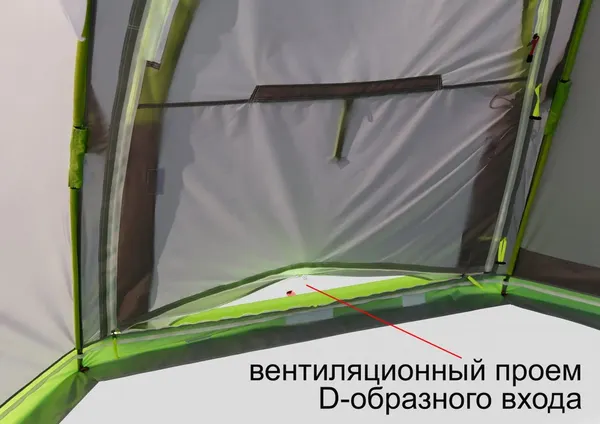

• Нижний уровень вентиляции формируется приточным клапаном, расположенным на огнеупорной стенке, и нижними молниями в дверных проемах, при этом дверная створка D-образного входа оснащена оттяжкой, фиксация которой создает широкий вентиляционный проем, защищенный от дождя.

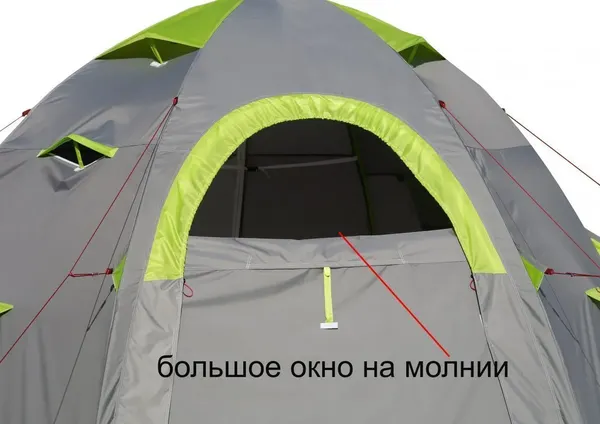

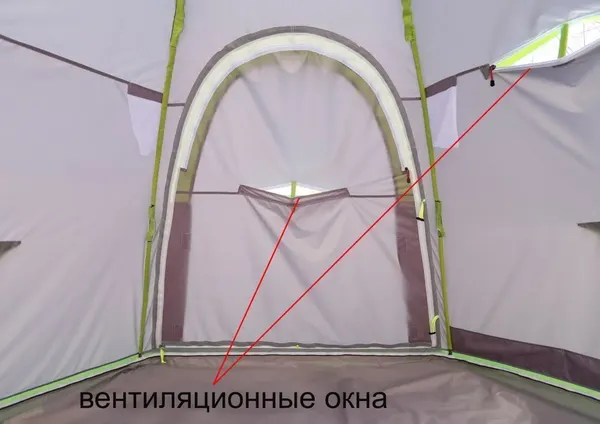

• В средней, по высоте, части тента расположены два малых вентиляционных окна, защищенных от дождя. Одно окно расположено в центре «глухой» стенки, а второе – в средней части створки D-образного входа. В верхней части створки D-образного входа встроено еще одно большое окно на молнии, формирующее оконный проем во всю ширину дверной створки.

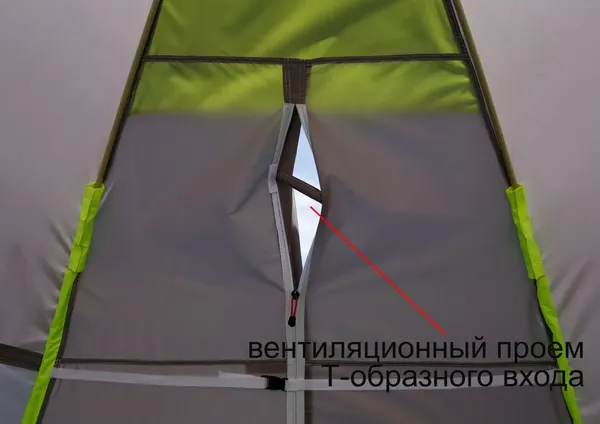

• В вертикальной молнии Т-образного входа имеется замок, который при открытии сверху вниз формирует вентиляционный проем, оснащенный распорной стоечкой, фиксируемой на липучке.

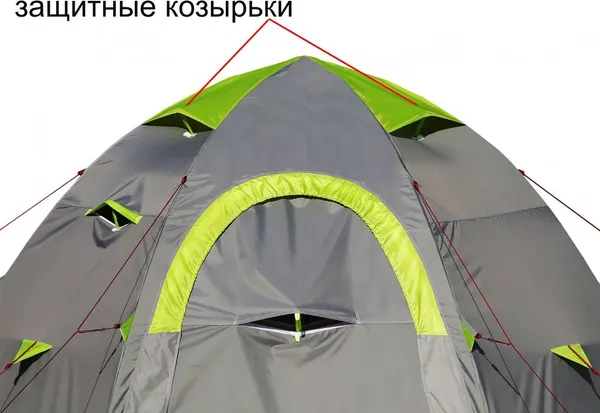

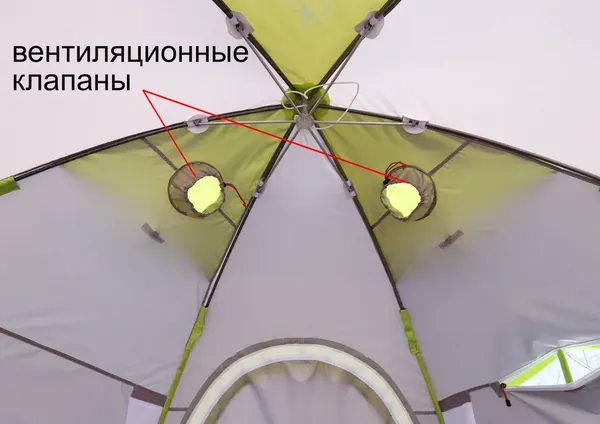

• Верхний уровень вентиляции формируется двумя большими вентиляционными клапанами, расположенными в макушке тента. Клапаны выполнены в виде регулируемых утяжками рукавов, позволяющими закрывать их частично или полностью. С внешней стороны тента вентиляционные клапаны защищены от осадков козырьками, которые в открытом состоянии фиксируются опорными стойками, а в закрытом - фиксируются на «липучке».

Нижний периметр палатки оснащен широкими цельными защитными юбками, внутренней (20 см) и внешней (30 см), что обеспечивает укрытию надежную защиту от ветра даже при установке палатки на неровной поверхности.

По внутреннему периметру на высоте 8 см от поверхности дна палатки в ее стенку вшита разъемная тракторная молния для крепления влагозащитного пола, который входит в базовую комплектацию палатки. Влагозащитный пол легко и быстро крепится к палатке посредством этой молнии, приобретая корытообразную форму и обеспечивая жилому пространству хорошую влагоизоляцию и защиту от насекомых.

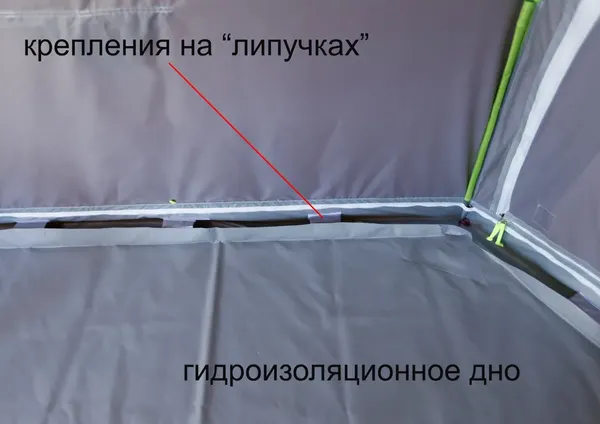

Палатка оснащена системой крепления гидроизоляционного дна (опция, приобретается отдельно), которое выполнено в форме корыта с защитными бортиками высотой 6 см. Дно вкладывается внутрь палатки, прижимая своими краями к земле внутреннюю юбку внешнего тента, и крепится своими бортиками к тенту при помощи «липучек», установленных по периметру на его стенках, для фиксации бортиков дна в вертикальном положении.

Утепленный пол (опция, приобретается отдельно) вкладывается внутрь гидроизоляционного дна, обеспечивая укрытию хорошую теплоизоляцию и защиту от продувания снизу.

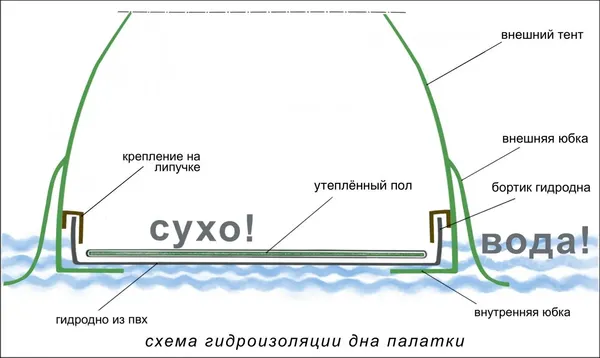

Система гидроизоляции дна палатки обеспечивает укрытию полную водостойкость жилого пространства в его нижней части. Конденсат, стекающий со стенок внешнего тента, а также вся вода от возможного затопления палатки во время дождя, скапливаются в нижней части внешнего тента палатки и полностью отсекаются от жилого пространства бортиками гидроизоляционного дна.

При эксплуатации палатки во время подледного лова отверстия для лунок в гидроизоляционном дне рекомендуется оснащать специальными фланцами (опция, приобретаются отдельно). Фланец устанавливается в вырезанном в материале дна отверстии и за счет кольцевого бортика создает надежное препятствие от затекания воды из лунки на поверхность пола.

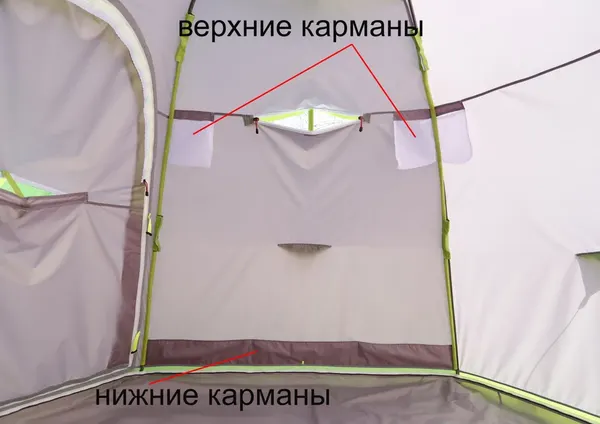

Изнутри палатка оснащена карманами для мелких предметов (6 шт верхних карманов из сетки и 3 шт нижних кармана из ткани), а также входящей в базовую комплектацию крепящейся под потолком подвесной полкой, в которой удобно сушить мокрые вещи.

Окраска палатки выполнена в сером цвете с ярко-салатовыми вставками. Тент палатки имеет хорошую световую проводимость, что позволяет не пользоваться окнами для внутреннего освещения в дневное время. Для безопасности эксплуатации палатки в ночное время на ее ребрах установлены светоотражающие элементы.

Конструкция сумки изготовлена по принципу компрессионного мешка с большим полезным объемом, что позволяет быстро и компактно упаковать палатку и разместить в сумке дополнительные аксессуары. Сумка имеет функцию рюкзака, чтобы переносить палатку на спине.

• Алюминиевый каркас Л5-А12 для палатки 5 Баня

Каркас Л5-А12 оснащен дугами из жесткой прочной трубы диаметром 12 мм, изготовленной из алюминиевого сплава Д16Т. Все соединения стоек каркаса (скобы и хомуты) выполнены из стали толщиной 1.5 и 2.0 мм с антикоррозийным покрытием. Шарнирные соединения крепятся с использованием классических стальных заклепок со сплошным стержнем диаметром 3.0 мм. Такое соединение является самым надежным для 12 мм дуги и позволяет каркасу выдерживать значительные механические нагрузки.
