Фуговальный станок БЕЛМАШ BJM-1600/200S / S254A

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).

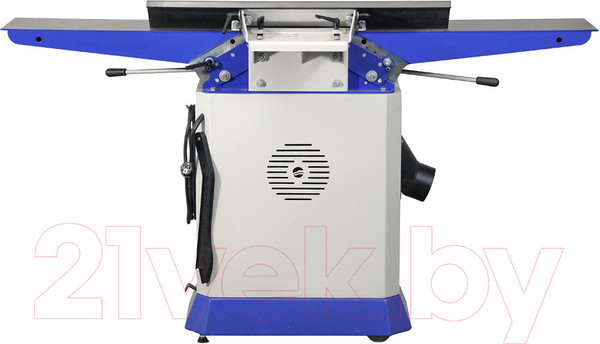

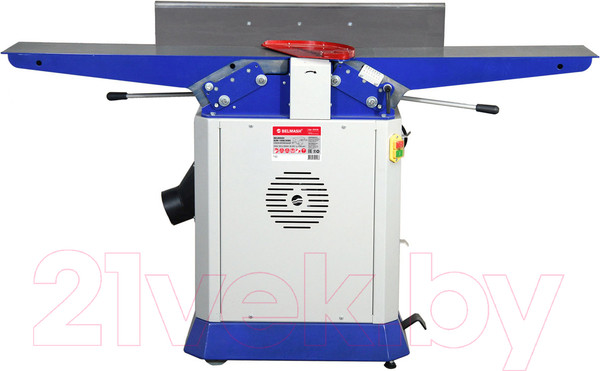

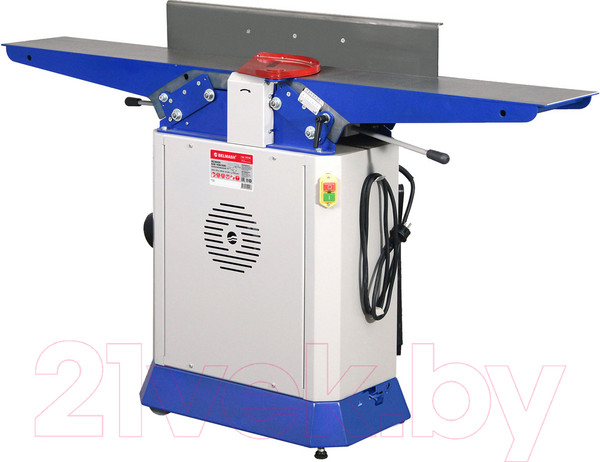

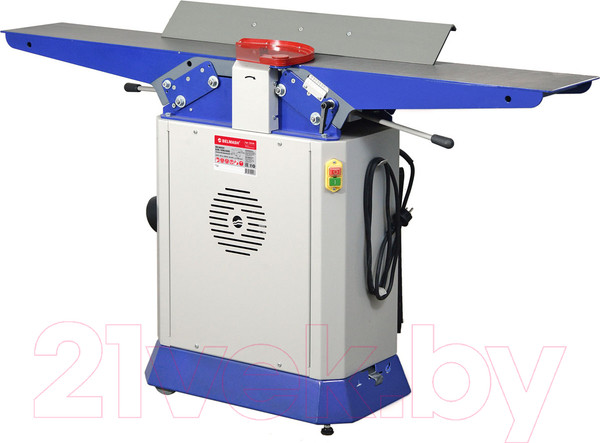

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.

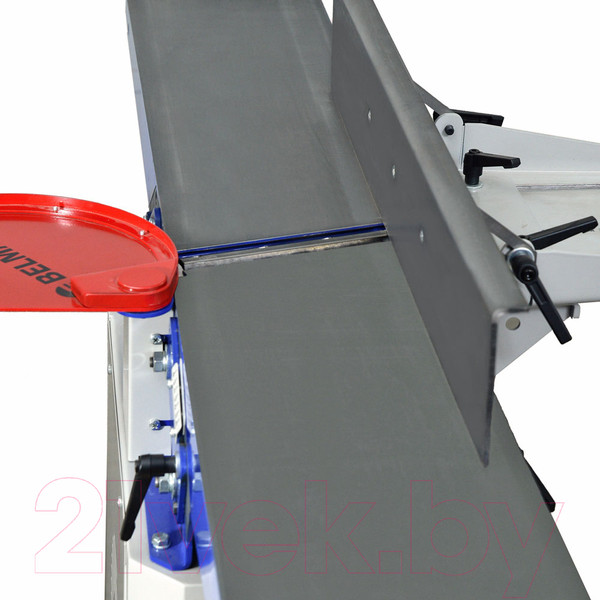

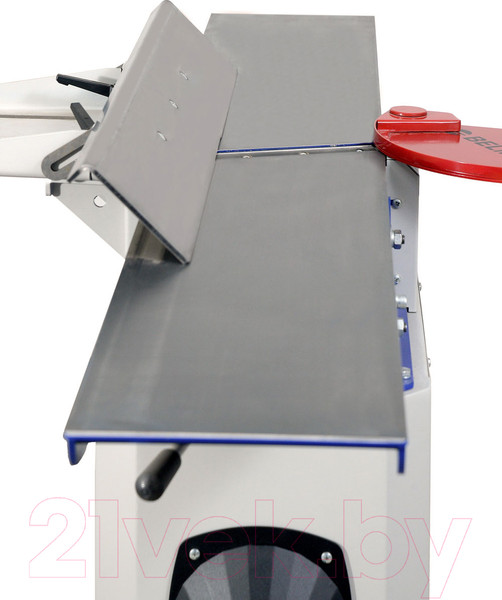

Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.

Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

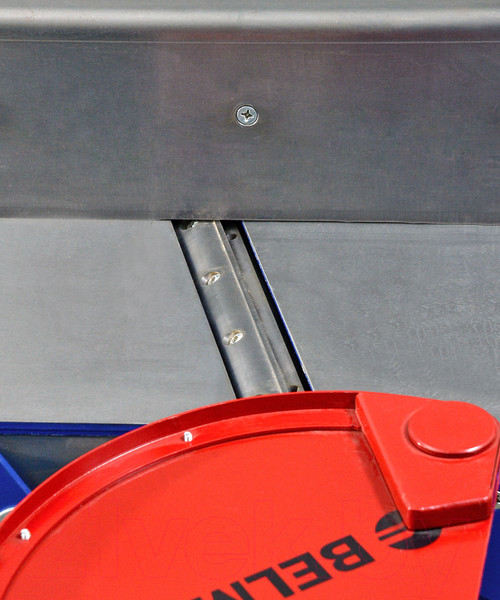

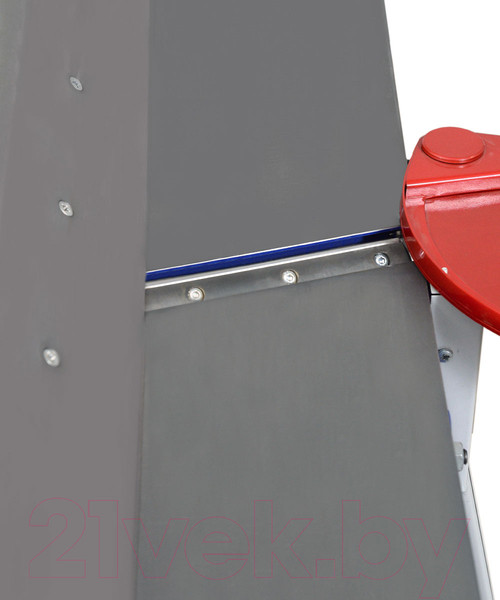

Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.

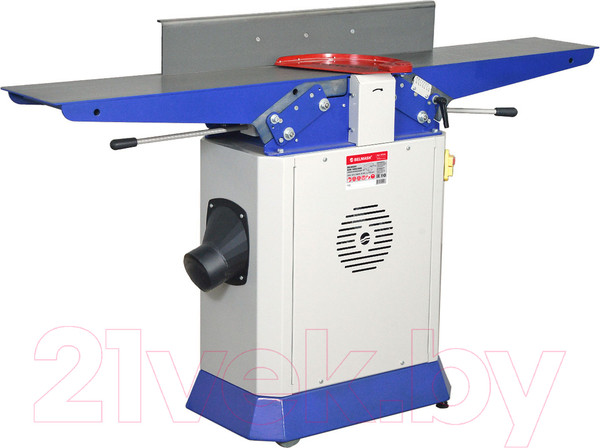

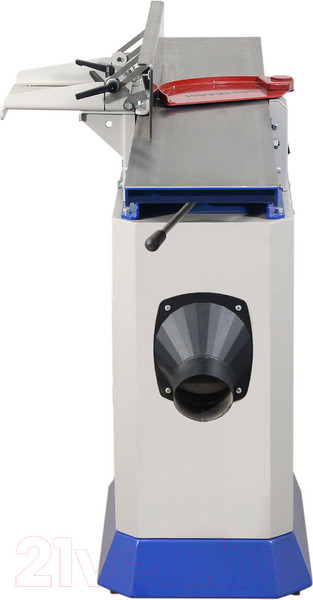

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

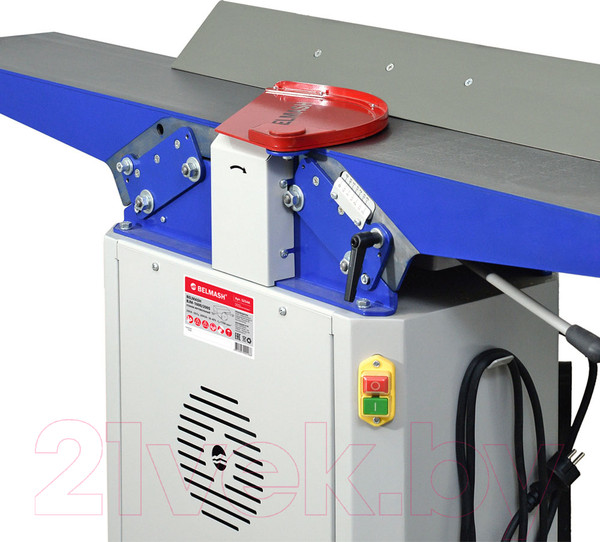

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.
