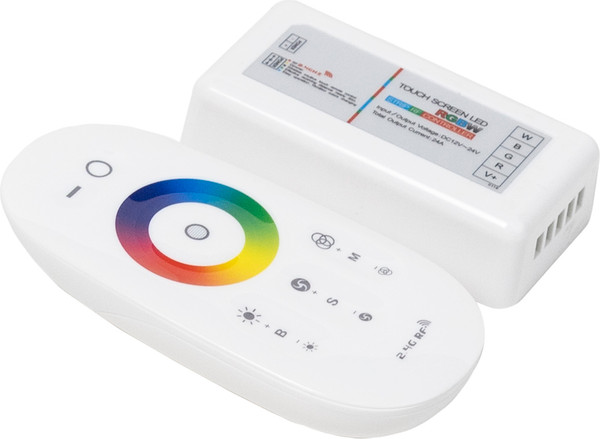

Контроллер для светодиодной ленты AKS RGBW с пультом (288W/576W)

Комплект пульта и контроллера для управления RGBW лентой, пульт рассчитан на управление только одним контроллером, рабочее напряжение контроллера 12-24 VDC,сила тока на канал, максимальная мощность 288 Вт/576 Вт.

Размещается между трансформатором и светодиодной лентой, подключение от трансформатора осуществляется либо двухжильным проводом («+» и «-»), либо специальным разъемом mini-jack (113816 или 112839), на фото круглый, с обратной стороны, провода ленты вставляются в коннектор.

Настройка:

Убедитесь в правильности сборки всех соединений и наличия батареек в пульте управления подсветкой.

Для сопряжения пульта управления с контроллером подсветки:

1. Отключите питание контроллера от сети;

2. Включите питание контроллера и в момент появления свечения LED зажмите клавишу S+ на более чем 3 секунды.

Если все сделано верно, LED подсветка помигает дважды.

Для сброса сопряжения между контроллером и пультом проделайте снова данную процедуру.

Если все сделано верно, LED подсветка помигает девять раз.

При установке батареек в пульт управления не дотрагивайтесь до кнопок управления, чтобы избежать потери чувствительности сенсоров.

При необходимости извлеките батарейки и вставьте заново.

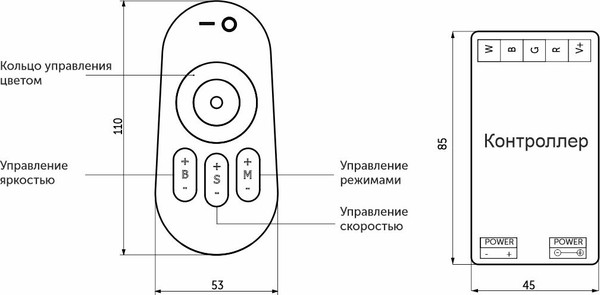

Обозначения кнопок: «B» — изменение яркости, «S» — изменение скорости, «M» — изменение программы.
