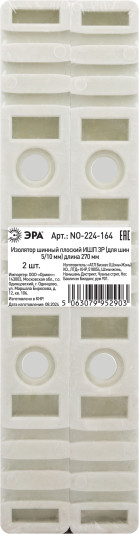

Шинный изолятор ЭРА NO-224-164 3P / Б0065684

Изоляторы шинные плоские типа ИШП применяются для монтажа плоских медных и алюминиевых силовых шин в составе шинных сборок в низковольтных комплектных устройствах (НКУ) до 4000 А. Система изоляторов для плоских шин применяется в распределительных НКУ для организации горизонтальных и вертикальных сборок шин: вводно-распределительных устройств, главных распределительных щитов, щитов распределения ЩР и т. п.

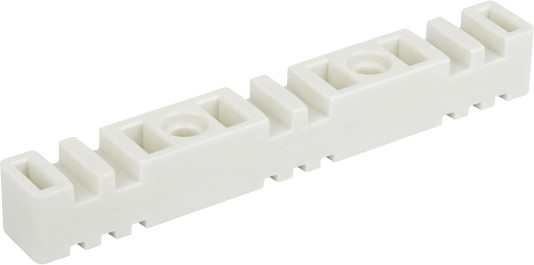

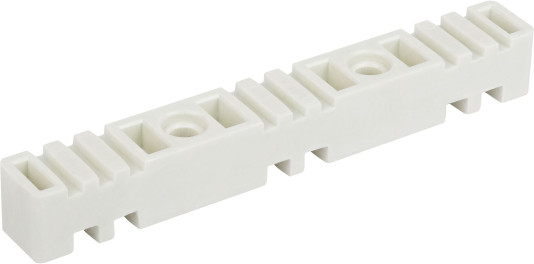

Особенности конструкции:
• изоляторы имеют двух-, трех- и четырехфазное исполнение с пазами для установки шин с обеих сторон;
• в корпусе ИШП с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм;
• шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек (болтов) и гаек (в комплекте не идут);
• простота конструкции изоляторов обеспечивает высокую скорость сборки шинных систем;
• материал изоляторов: композитный SMC-компаунд, армированный стекловолокном;
• рекомендуется использовать совместно с комплектом изоляторов соединительных шпилек.
