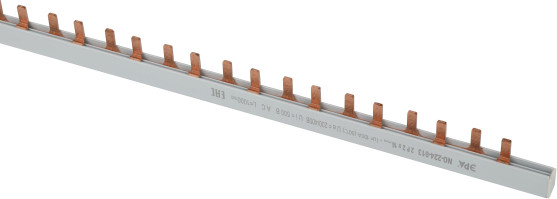

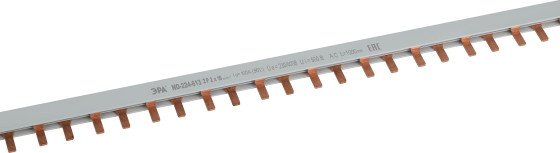

Шина соединительная ЭРА NO-224-613 / Б0067362

Шины соединительные представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.

Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.

Являются альтернативой перемычкам из провода и позволяют:

• сократить количество проводников в щитке до минимума,
• сэкономить пространство и без особых усилий размещать новые элементы,
• обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).

При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Особенности конструкции:

• На корпусе изделия лазерной гравировкой нанесены технические характеристики.
• Токоведущая часть изготовлена из электротехнической меди марки М1.
• На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.
• Материал изолированного корпуса не поддерживает горение.
