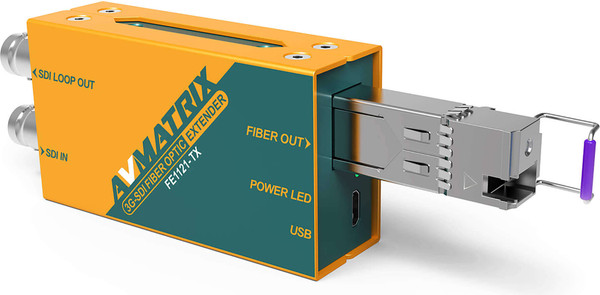

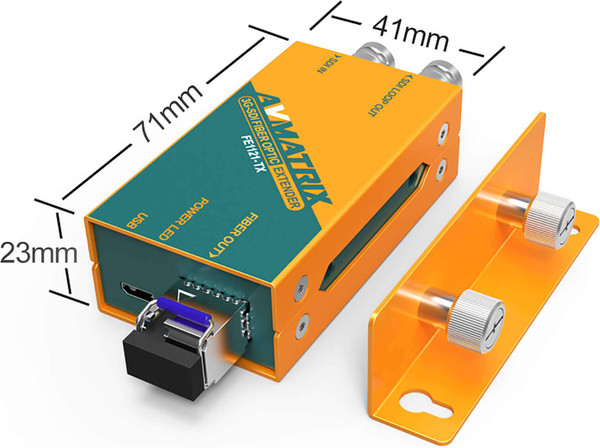

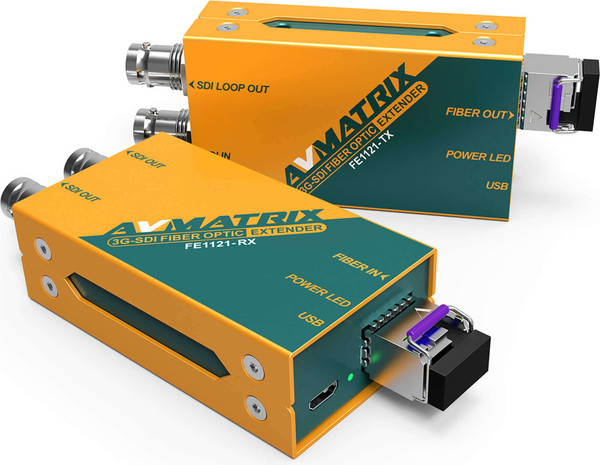

Волоконно-оптический удлинитель FE1121 3G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 1080p со звуком и метаданными, а также поддерживает уровни A и B SDI интерфейса. Он оснащен проходным SDI-выходом для передатчика и двумя SDI-выходами приемника и поддерживает сигналы 3G / HD / SD SDI. Многомодовое волокно также можно использовать, но на более коротких расстояниях.

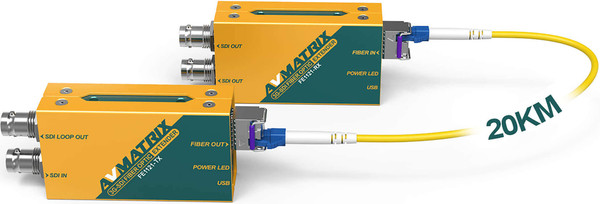

Передача до 20 км.
Волоконно-оптический удлинитель FE1121 3G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 20 км.
Модуль SFP с разъемом LC.
- В волоконном удлинителе используется конструкция SFP с возможностью горячего подключения и LC-разъемом. Вы можете заменить модуль в любое время и в любом месте. Он предназначен для передачи данных со скоростью от 50 Мбит/с до 3 Гбит/с, совместим с SFP MSA, SFF-8472 и SMPTE 297M—2006. В комплект уже входят модули SFP (приемник и передатчик).
- Показатели дальности передачи сигнала 1080P (20 км) указаны для комплекта модулей для симплексного одномодового (Single-mode) волокна на длину волны 1310nm.
- Оптическая мощность передатчика: 2.3dBm, чувствительность приемника: 16dBm.
- Максимальная пропускная способность: 3 Гбит/с.
- При желании или необходимости Вы можете применить другие оптические модули, но характеристики могут измениться.
- Компенсация потерь и восстановление сигнала SDI.
- Компенсация потерь на входе SDI и восстановление сигнала на выходах SDI для максимальной передачи до 120 м для 3G и 140 м для HD-SDI. Это обеспечивает качественную передачу и улучшает показатели глазковой диаграммы, а также обеспечивает полную совместимость с форматами 3G уровней A и B.
Основные характеристики:
- Дальность передачи 20 км.
- Поддержка 3 Гбит уровня A и уровня B (все форматы).
- Оптоволоконный передатчик и приемник SFP/ LC.
- Компенсация потерь и восстановление сигнала SDI.

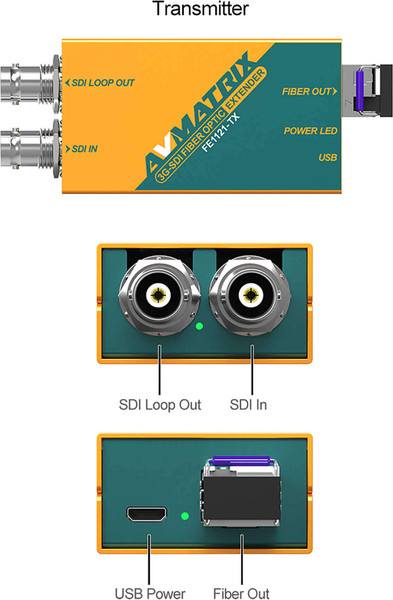

- 3G-SDI вход и проходной выход на передатчике.
- Два выхода 3G-SDI на приемнике.
- SDI вход с автоматическим переключением SD, HD и 3G.
- USB-источник питания.
