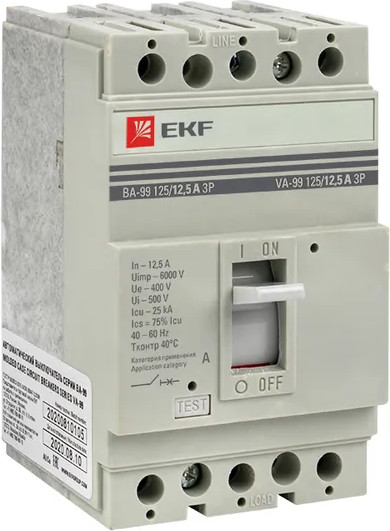

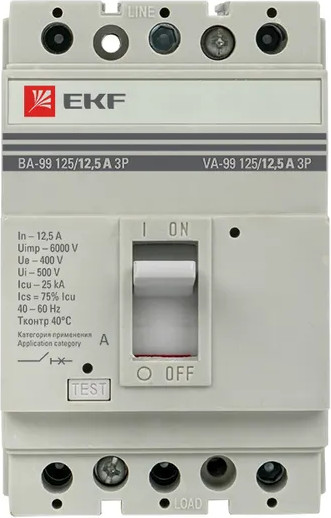

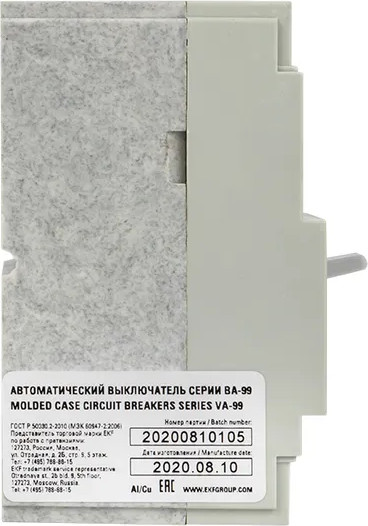

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» — проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Рычаг выключателя имеет три положения: «Вкл», «Откл» и «Срабатывание». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «Откл», а затем «Вкл». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 125/125А и ВА-99 160/160А — состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку.
Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Защита цепей электродвигателей.
- Защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР.
- В схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0.4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования.
- Допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
Преимущества
- Серебросодержащая композитная напайка с вольфрамом
Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации.
- Стабильность параметров во времени. Однородная биметаллическая пластина.
- Максимальные возможности настройки микропроцессорного расцепителя.
- Регулирующая уставка по току Ir = (0.4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному ток.
- Лучшее гашение дуги. Однородные по толщине и массивные пластины.
- Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром.
- Мгновенная коммутация. Пружина механизма расцепления.
- Лучшая электропроводность. Гибкое соединение из электротехнической меди.
- Не поддерживает горение. Корпус из термостойкой пластмассы.
- Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0.8 – 1 In) для ТМ регулируемого.
