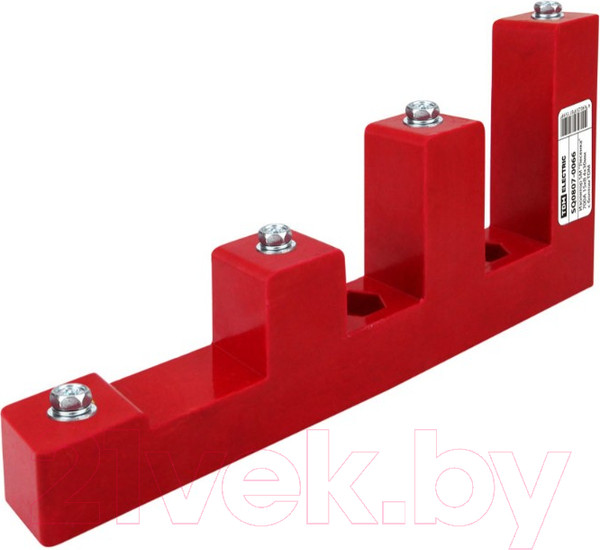

Шинный изолятор TDM SQ0807-0066

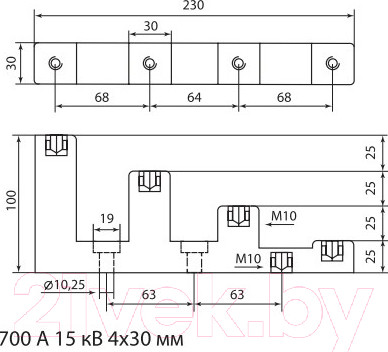

Назначение— Для крепления токоведущих шин внутри силовых шкафов или сборок, а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.Применение— Вводно-распределительные устройства ВРУ.— Шкафы распределительные силовые ШРС.— Щиты освещения ЩО.— Щиты управления ЩУ.— Прочие НКУ различного назначения.Материалы— Корпус изоляторы выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk-Mould Composite).— В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.Конструкция— Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.— Каждая шина устанавливается минимум на двух изоляторах (на концах шины).— Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).Преимущества— Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.— Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, негорюч и ударопрочен.— Для установки шин минимально требуется два изолятора (на концах шкафа).
