Устройство MMV1630 поддерживает два режима: 16-канальный мультивьюер SDI и матричный переключатель SDI 16x16, формат входного сигнала определяется автоматически. Видеоформат мультиэкранных выходов может быть выбран из 9 форматов от 720p до 1080p. MMV1630 также поддерживает UMD, индикатор звука, состояние сигнала и наложение временного кода. Всеми функциями можно быстро управлять с помощью программного обеспечения ПК или кнопок и ручек на передней панели. Это устройство является идеальным решением для крупных вещательных проектов.
Режим 1: 16-канальный мультивьюер
MMV1630 по умолчанию является 16-канальным мультивьюером и идеально подходит для больших инсталляций, поскольку все 16 независимых входных сигналов 3G-SDI выводятся как один многооконный сигнал со звуком, значит потребуется только один дисплей для одновременного мониторинга всех входных сигналов. Формат видеосигнала на многооконном выходе может быть выбран из 9 форматов от 720p до 1080p. Кроме того, в устройстве предустановлено 20 шаблонов мультиэкрана, включая компоновки 16/12/11/10/9/8/6/4. С помощью клавиш быстрого доступа можно включить любой входной сигнал в полноэкранном режиме SOLO.
Состояние сигнала: Удобное отображение состояния (формата) входного сигнала SDI в каждом окне.
Измерение звука: В каждом окне отображается оверлей измерения звука, можно выбрать 2 из 16 каналов вложенного аудио из входного сигнала SDI.
Наложение UMD: Наложение UMD на 11 символов на каждое окно просмотра с индивидуальными настройками для обозначения и маркировки информации об источнике сигнала.
Временной код: В каждом окне отображается независимый временной код входного сигнала SDI.
Оверлей. Каждое окно представляет собой полностью независимый видеомонитор с наложениями, которые можно включать и выключать. Например, статус сигнала, индикация уровня аудио, UMD и временной код.
Режим 2: 16×16 матричный переключатель
MMV1630 можно быстро перевести в режим матричного переключателя 16x16 SDI с помощью настроек меню. Благодаря технологии автоматического обнаружения, в режиме матричного переключателя поддерживается несколько форматов входного сигнала с различным разрешением и частотой кадров.
Легкое управление

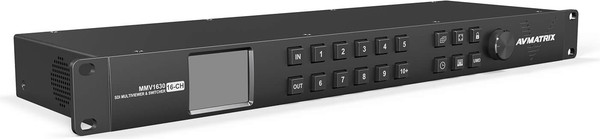

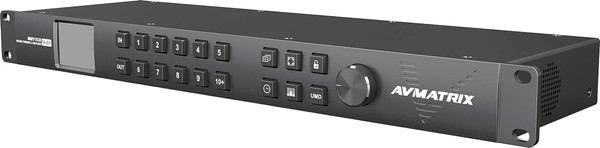

MMV1630 имеет полнофункциональную панель управления, на которая позволяет настроить почти все функции с помощью специальных кнопок, регулятора и 2,2-дюймового ЖК-экрана. С помощью бесплатного программного обеспечения пользователь может удобно управлять устройством на ПК с ОС Windows через порт Ethernet.
Компактный дизайн и низкое энергопотребление

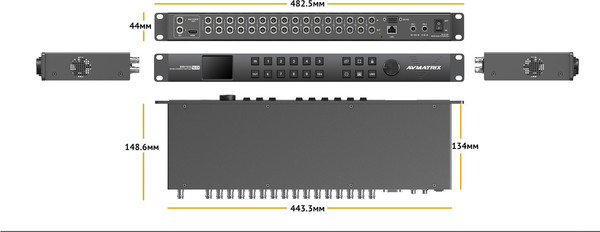

Использование высококачественных компонентов в сочетании с двумя резервными источниками питания обеспечивает бесперебойную работу устройства даже при возникновении проблем с основным источником питания. Суперкомпактный дизайн 1RU идеально подходит для проведения прямого эфира или в постпроизводстве, например, в передвижных телевизионных станциях, комнатах управления вещанием или студиях.
Основные характеристики
- Два режима: 16-канальный режим мультипросмотра SDI и матричный переключатель SDI 16x16.
- Автоопределение формата входного сигнала SD, HD или 3G-SDI.

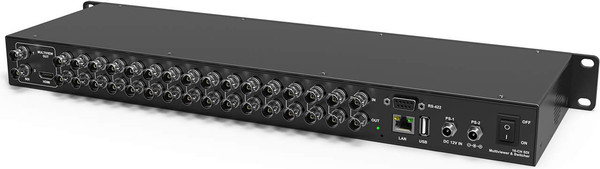

- 2×SDI и 1×HDMI мультиэкранный масштабируемый выходы с аудио.
- Полноэкранный режим и 20 предустановленных шаблонов компоновки мультиэкрана с отображением времени.
- UMD, индикатор звука, состояние сигнала и наложение временного кода.
- Передняя панель управления с кнопками, регулятором и контрастным дисплеем.
- Удобное управление всеми функциями через ПК по LAN.
- Поддержка двух источников питания для бесперебойной работы.
