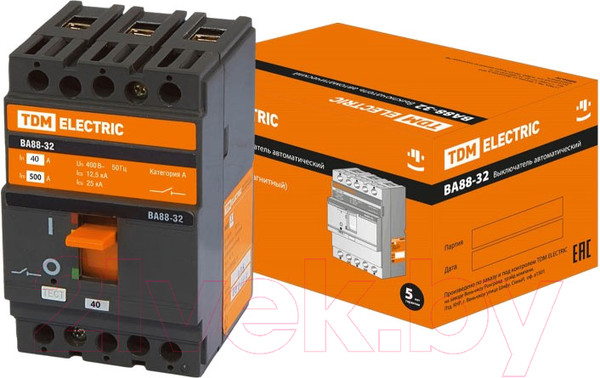

Выключатель автоматический TDM SQ0707-0004

Назначение

– Проведение тока в нормальном режиме.
– Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения.
– Оперативное включение и выключение электрических цепей.

Применение

– Жилое и гражданское строительство.
– Производственные объекты.
– Электроподстанции.

Материалы

– Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.

Конструкция

– Позволяет самостоятельно устанавливать дополнительные аксессуары.
– Возможность монтажа на DIN – рейку при помощи специальной скобы.
– Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик.
– Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров.

Преимущества

– Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей.

Маркировка

– Номинальный ток – величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи.
– Предельная отключающая способность (Icu) – максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии.
– Рабочая отключающая способность (Ics) – величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи.
– Категория применения «А» означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают.
– Номинальное рабочее напряжение – напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.

Комплектация

– Переходные шины.
– Межфазные перегородки.
– Комплект винтов для крепления на панель.
– Комплект для присоединения внешних проводов.

Тип ручного поворотного привода - ПРП-1 125
Тип скобы для крепления на DIN-рейку- Скоба RCS-1
Тип аварийного контакта - АК-125/160
Тип дополнительного контакта - ДК-125/160
Тип расцепителя независимого - РН-125/160
Тип расцепителя минимального напряжения - РМ-125/160
Тип электропривода - ЭП-32/33
