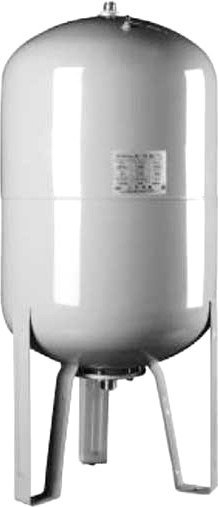

Расширительный бак Waterstry CW-LV 100 / 792000041

Расширительные мембранные баки — это оборудование, которое компенсирует изменения объема теплоносителя, при изменении его температуры (максимально при нагреве и минимально при охлаждении) в системах отопления и водоснабжения. В системах ГВС расширительные мембранные баки используются для защиты от температурного расширения санитарной воды.

Расширительный мембранный бак позволяет уменьшать колебания давления в системе, благодаря этому расширительные баки являются важнейшим элементом безопасности системы и оборудованием, обеспечивающим эффективную эксплуатацию инженерных систем.

Сфера применения.

Мембранные баки Waterstry CW допустимо использовать в следующих случаях:

• В качестве расширительного бака для поддержания давления и компенсация изменения объема теплоносителя в закрытых системах отопления и охлаждения;
• Как гидроакуумулятор (гидрофор) в системах водоснабжения, повышения давления и пожаротушения для демпфирования скачков давления и гидроударов, для накопления запаса воды или в качестве регулирующих сосудов.

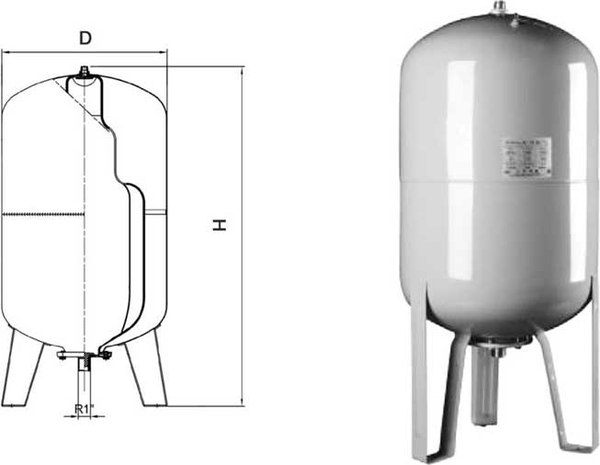

Устройство.

• Корпус на опорах – сварной, окрашенный эпоксидной эмалью серового цвета методом электростатического осаждения с последующей термообработкой, с приваренным ответным фланцем. На моделях CW-V опоры отсутствуют, данные вертикальные баки устанавливаются непосредственно на трубопровод либо, при настеном монтаже, на монтажный кронштейн или монтажный комплект с ленточным хомутом. Баки CW-H горизонтального исполнения оборудованы дополнительной монтажной площадкой для установки поверхностного насоса.
• Сменная мембрана. Для серии CW-V CV-LV 50 и CW-H-24 - 60 непроходная, для баков CW-LV и CW-H от 80 л - проходная, ступенчатой конструкции. В нижней части мембраны имеется отбортовка под фланцевое уплотнение.
• Резьбовой штуцер для подключения конрольно-регулирующих устройств или заглушки ( ø = 3/4''). Применяется на моделях объемом от 80 л включительно.
• Фланец с резьбовым штуцером размером 1”-1 1/4”-2” для поступления и выхода жидкости.
• Воздушный клапан с пластиковым грибковым колпачком для подачи воздуха в корпус и создания давления подпора.
• На серию CW-LV от 60 л и выше на боковой поверхности стальной оболочки устанавливается манометр контроля давления воздуха, защищенный приварной скобой с круглым отверстием под циферблат.
