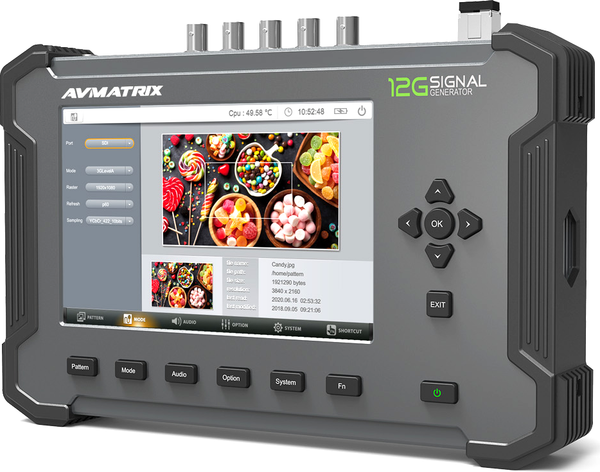

Тестирование цветовой температуры и оттенков серого монитора с различными типами шаблонов: цветные полосы, монохромный дисплей и пользовательские изображения. Предустановленные и импортируемые шаблоны Castom и Picture.
Castom: свободно создавайте любое цветное изображение, основанное на двух различных цветовых пространствах — RGB или YCbCr. Picture: множество предустановленных шаблонов и пользовательских изображений, импортируемых в генератор для удовлетворения различных требований тестирования.
Совместимость сигналов
Поддерживает сигналы: SD, HD, 3G, 6G, 12G-SDI и 4K HDMI;

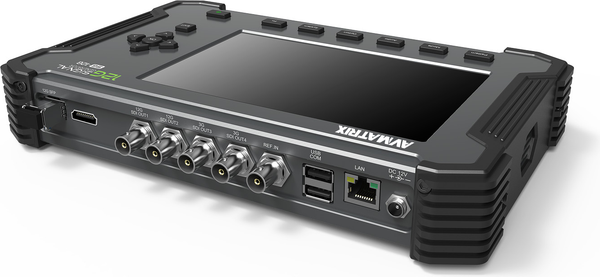

Интерфейсы: SDI, Fiber и HDMI до 4K 60Hz.
Преобразование SDI между различными структурами соединения, SQD и 2Sl.
Параметры формата выхода
Выбор между 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SD-SDI и форматом сигнала HDMI.
Различные варианты разрешения, соответствующие различным режимам.
Различные частоты развертки, соответствующие различным режимам и растру.
Различные частоты дискретизации GBR и YCbCr для вышеуказанных опций.
Цветовая гамма может быть изменена между ограниченной и полной.
Выход аудио
Полноценные инструменты вывода звука обеспечивают поддержку до 8 или 16 встроенных каналов аудио AES /EBU в диапазоне от -60 дБ до 0 дБ. С частотой от 20 до 20000 Гц.
16-канальный SDI аудио в диапазоне от CH0 до CH15.
8-канальный HDMI аудио в диапазоне от CH1 до CH8.
Варианты фазы — значения параметров 0, 90, 180 и 270 для фазы сигнала.
Параметры DB(-) уровня сигнала могут быть настроены пользователем в диапазоне от 60 дБ до 0 дБ.
Варианты коммутации Off, On, All Off — опции выбора каналов для 8- или 16-канального звука.
Параметры частоты могут быть настроены пользователями в диапазоне от 20 до 20000 Гц.
Дополнительные опции
Для различных применений устройство предлагает различные функции в разделе “Option”: оверлей, вывод тайм-кода, внешняя синхронизация, HDR, данные EDID и Closed Captions, что позволит пользователям анализировать различные сигналы и форматы.
Тест Ring Type (круг) — опция для функции оверлея.
Индикатор тайм-кода — опция индикации тайм-кода для функции оверлея.
Тип символов для функции оверлея — ввод текста будет отображаться в позиции, определенной координатами по осям X и Y, которые могут быть предварительно заданы.
Направление движения — может быть настроено 3 пресета перемещений с 4 направлениями и предпочтительными этапами.
Тайм-код — поддерживает линейный (LTC) и вертикальный тайм-код (VITC).
Внешняя синхронизация — выходные сигналы HDMI и SDI могут быть синхронизированы с внешним сигналом.
Функция HDR — поддерживает типы протоколов HLG и SMPTE, также можно импортировать до 10 пользовательских типов HDR.
HDMI EDID — после подключения сигнала HDMl можно считывать информацию о сигнале порта HDMI.
Быстрый доступ
Назначаемые пользователем функции в виде ярлыков для большего удобства. Поддерживается более ста функций быстрого доступа, для экономии времени и высокой эффективности при тестировании пользователи могут управлять функциями быстрого доступа через Add, Del, Replace и Output.
