Карта удаленного управления для ИБП Штиль STL-IC-SNMP/Web

Плата расширения интерфейсов IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования:

• однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
• однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.

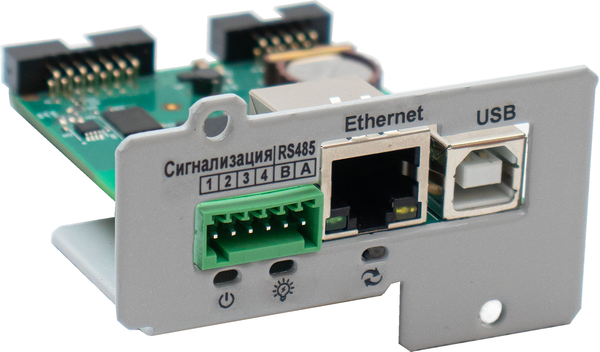

На фронтальной панели платы расширения расположены разъемы:

• USB – соединение с ПК;
• Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором;
• «сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;
• RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

• зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора;
• синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
• кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

• при помощи специализированного ПО «ShtylDeviceManager»;
• через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
