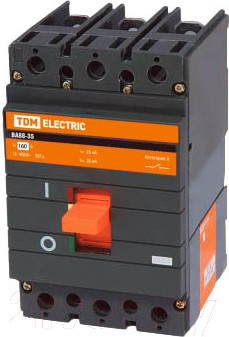

Выключатель автоматический TDM SQ0707-0066

Назначение – Проведение тока в нормальном режиме. – Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения. – Оперативное включение и выключение электрических цепей.

Применение – Жилое и гражданское строительство. – Производственные объекты. – Электроподстанции.

Материалы – Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам.

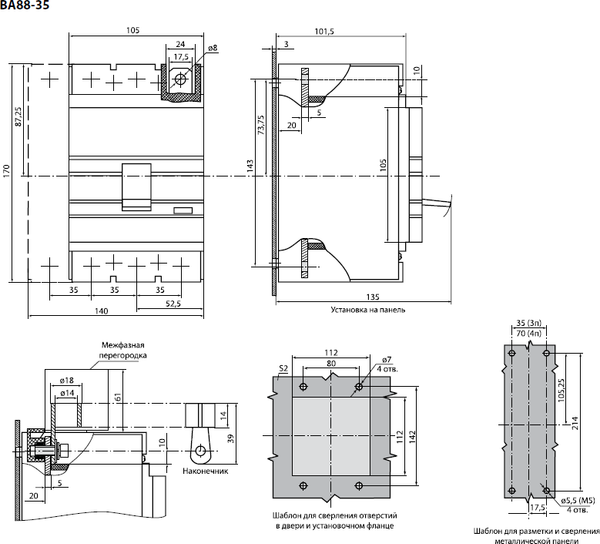

Конструкция – Позволяет самостоятельно устанавливать дополнительные аксессуары. – Возможность монтажа на DIN – рейку при помощи специальной скобы. – Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик. – Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров.

Преимущества – Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей.

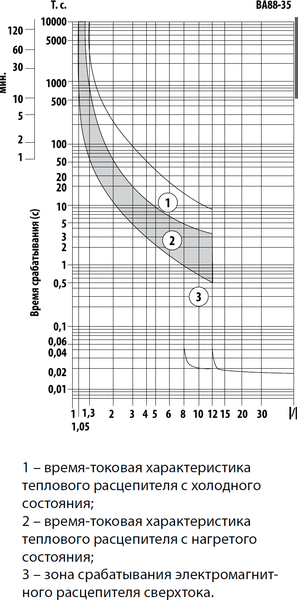

Маркировка – Номинальный ток – величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи. – Предельная отключающая способность (Icu) – максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии. – Рабочая отключающая способность (Ics) – величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи. – Категория применения «А» означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают. – Номинальное рабочее напряжение – напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях.

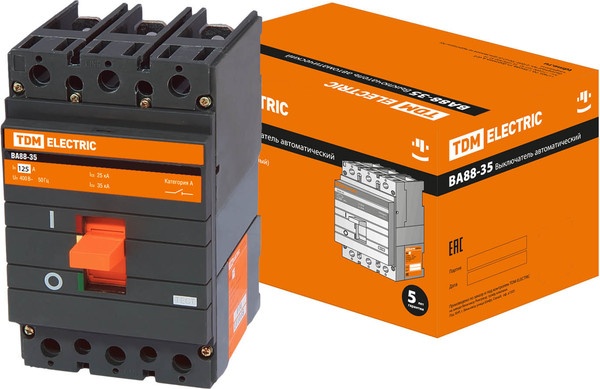

Комплектация – Переходные шины. – Межфазные перегородки. – Комплект винтов для крепления на панель. – Комплект для присоединения внешних проводов.

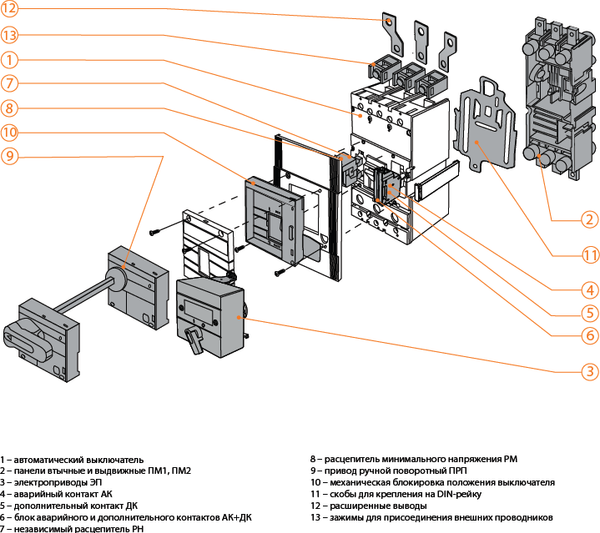

Тип ручного поворотного привода - ПРП-1 250. Тип аварийного контакта - АК-250/400. Тип дополнительного контакта - ДК-250/400. Тип расцепителя независимого - РН-250/400. Тип расцепителя минимального напряжения - РМ-250/400. Тип электропривода - ЭП-35/37.
