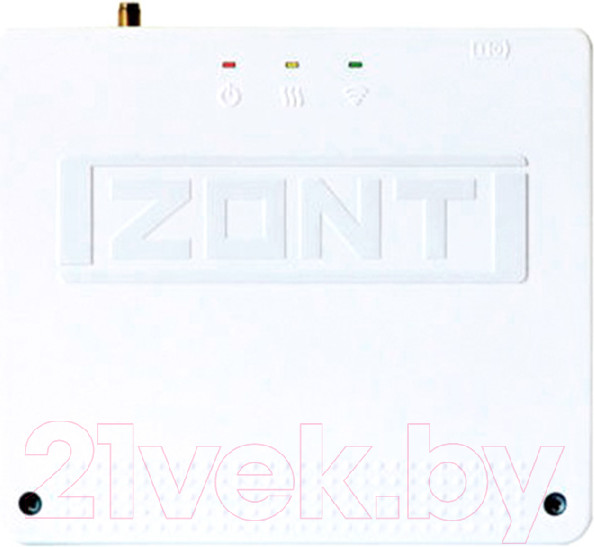

Блок расширения для отопительного котла Zont EX-77 / ML00004766

Блок расширения предназначен для расширения функциональных возможностей систем автоматизации.Область примененияНа объектах с многоконтурной системой отопления для увеличения аппаратных возможностей регулятора. Максимальное количество подключаемых блоков к регулятору — 6. Таким образом система отопления и горячего водоснабжения, может включать до 16 управляемых контуров.

Возможности установки
• управление двумя смесительными (прямыми) контурами
• возможность использования 2 входов для подключения датчиков NTC
• возможность подключения цифровых проводных датчиков температуры к шине 1-Wire, для построения дополнительной сети датчиков

Принцип работыОбмен данными блока расширения с регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии — не более 200 метров.2 дополнительных смесительных контура.Подключение блока расширения к регулятору увеличивает систему отопления на 2 управляемых смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.6 универсальных выходов + 6 выходов открытый коллекторБлок расширения в своем составе имеет 6 универсальных входов/выходов и 6 выходов типа открытый коллектор. Они используются для прямого управления различными исполнительными механизмами.Цифровые датчики температурыДля мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для регулятора — без указания наименования блока, к которому эти датчики подключены.2 входа могут быть использованы для подключения датчиков NTC.
