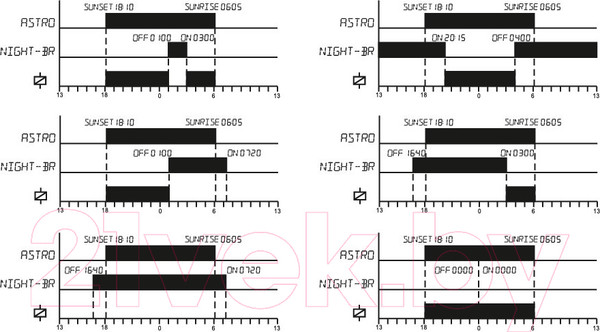

Таймер астрономический TЭM-АS-1 предназначен для автоматического управления освещением (или другим электротехническим оборудованием) при помощи группы контактов без использования датчиков освещенности с управляемой коммутацией по времени заката и восхода солнца на основании координат местоположения. Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
невзрывоопасная;не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию;не насыщенная токопроводящей пылью и парами;отсутствие непосредственного воздействия ультрафиолетового излучения (для реле).Корпус изделия выполнен из ABS-пластика, не поддерживающего горение.

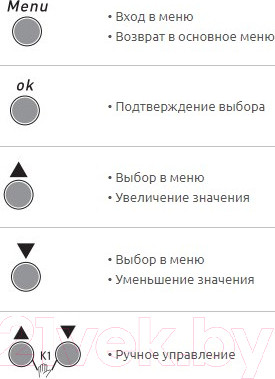

На лицевой панели таймера под прозрачной, имеющей возможность пломбировки, крышкой расположены: кнопки настройки текущего времени и программирования таймера; жидкокристаллический дисплей с подсветкой.
Встроенный литиевый аккумулятор обеспечивает сохранность программы таймера при исчезновении напряжения питания в течение 10 лет.
Микропроцессор таймера обеспечивает выполнение программы управления.
При необходимости таймер можно перевести в режим «Выходной» во время которого не будет выполняться установленная программа. При этом программа будет сохранена, перекидные контакты таймера будут постоянно находиться в исходном состоянии: 15-16 – замкнуты; 15-18 – разомкнуты.
Таймер имеет также ручной режим работы, в котором выходное состояние контактов устанавливается вручную.
Технические характеристики
Категория применения: АС 1Номинальное напряжение питания: 230 ВНоминальная частота: 50/60 ГцНоминальное напряжение цепи управления: 230 ВМаксимальный коммутируемый ток контактов при cos φ = 1: 16 АМаксимальный коммутируемый ток контактов при cos φ = 0.7: 10 АМаксимально коммутируемая мощность: 4000 ВА (АС 1); 384 Вт (DC)Потребляемая мощность: 2 ВАТип и количество контактов: 1 СОМонтаж: DIN-рейка 35 ммМаксимальное количество программ: 80Погрешность отсчета времени: ±1 с/суткиКласс пылевлагозащиты: IP20Температура эксплуатации: от -20 °C до +55 °CДопустимая относительная влажность: до 50%Коммутационная износостойкость: 0.1 млн цикловМеханическая износостойкость: 1 млн цикловПорядок монтажа и эксплуатации
Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.Во избежание наводок, ложных срабатываний, неправильного функционирования реле не прокладывать питающие проводники реле совместно с силовой проводкой. При необходимости использовать защищенный кабель.Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 4 мм2. Перед присоединением многожильных проводников, их необходимо оконцевать наконечником или гильзой при помощи соответствующего инструмента.Полный заряд встроенный литиевый аккумулятор наберет в течение 24 часов с момента включения таймера.Подключить проводники питания на клеммы таймера L и N. Выходные нормально открытые контакты таймера (клемма 18 – нормально открытый; 16 – нормально закрытый; 15 – общий) подключаются в разрыв фазного провода питания нагрузки или в разрыв проводника питания исполнительного элемента коммутационного аппарата, например катушки управления контактора.Настройка и программирование.
