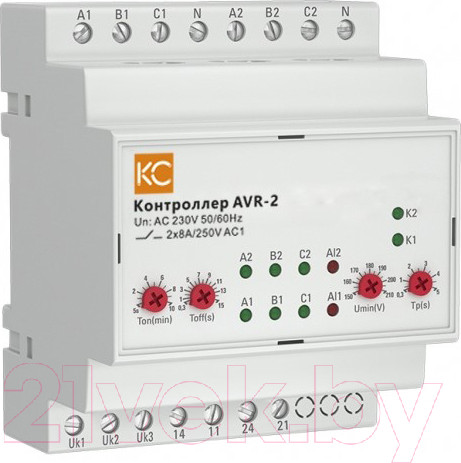

Реле контроля фаз КС AVR-2 / 82743

Контроллер автоматического резерва AVR-02 предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной отходящей к нагрузке линии.
Контроллер автоматического резерва AVR-02 контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого контактора и питание нагрузки осуществляется от первого ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода.
После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода. При переключении контакторов контроллер при помощи входов Uk1,Uk2, Uk3 контролирует наличие напряжение на отходящей к нагрузке линии, чтобы не допустить включение резервной или основной линии встречно. К тому же необходимо обеспечить взаимную электрическую и механическую блокировку контакторов. Изделие соответствует ГОСТ IEC 60947-1-2014.
