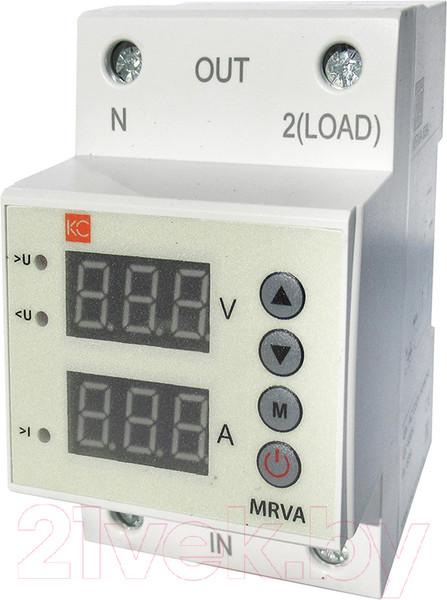

Реле напряжения представляют собой устройства в модульном корпусе с лицевой панелью, на которой расположен трехразрядный ЖК-дисплей для отображения текущего напряжения однофазной цепи, кнопки для программирования реле, а также светодиодный индикатор для сигнализации аварийного отключения: при повышенном напряжении – непрерывный красный; при пониженном напряжении – мерцающий красный. Реле напряжения подключается в разрыв однофазной цепи нагрузки и находится во включенном состоянии (NО контакт 1-2 замкнут), если контролируемое напряжение U находится в установленном диапазоне. Когда оно превышает порог > U или становится ниже порогового значения < U, контакт 1-2 реле размыкается, цепь питания нагрузки разрывается. После восстановления напряжения питания (по уровню Hys), повторное включение реле происходит автоматически через заданное в настройках время Тon. Первое включение реле после подачи напряжения U также происходит с выдержкой времени Тon. В режиме перезапуска реле во время отсчета времени Тon значение текущего напряжения цепи мигает на дисплее. После включения реле переходит в режим ожидания и напряжение на дисплее отображается нормально (непрерывно).

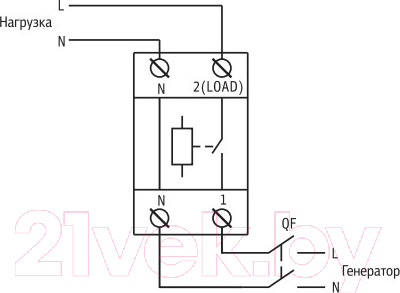

Монтаж, подключение и эксплуатация реле должны производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей». Монтаж и осмотр реле должен производиться при снятом напряжении в соответствии со схемой подключения.
Гистерезис по напряжению: 2% Задержка отключения при повышении напряжения: 0.5 с Задержка отключения при понижении напряжения: от 0.1 с (менее 120 В) до 0.5 с (более 120 В) Регулировка выдержки повторного включения: от 5 до 600 с Погрешность измерения напряжения: до 1% Монтаж: DIN-рейка 35 мм
Реле напряжения КС MRV 32A / 82714 (с дисплеем)
код 739.617
Гарантия 1 год
Аксессуары и сопутствующие
Похожие товары
Обзор
Реле напряжения с дисплеем MRV предназначены для контроля напряжения в однофазной цепи переменного тока и защиты бытовых и промышленных электроустановок от повышенного и пониженного напряжений путём отключения напряжения питания при выходе его за установленные пределы.
Устройство и работа
Монтаж и подключение
Технические характеристики
Основные характеристики
Тип
реле напряжения
Материал корпуса
пластик
Цвет
белый
Количество NO (НО) контактов
1
Индикация состояния
светодиод
Технические характеристики
Тип тока
переменный (AC)
Частота
от 50 до 60 Гц
Рабочее напряжение переменного тока
от 50 до 400 В
Диапазон контроля перенапряжения
от 220 до 300 В
Диапазон контроля падения напряжения
от 120 до 210 В
Импульсное напряжение
7 кВ
Номинальный ток нагрузки
32 А
Регулировка тока уставки
от 16 до 32 А
Эксплуатационные характеристики
Механическая износостойкость
1000000 циклов
Коммутационная износостойкость
100000 циклов

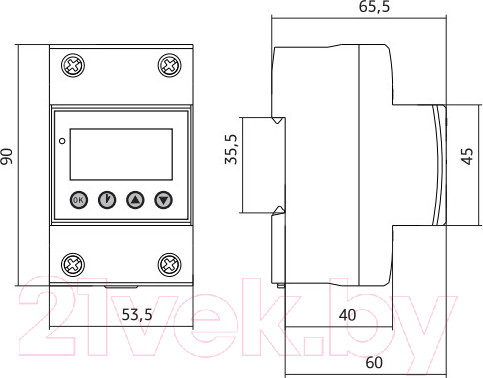

Размеры и вес
Количество модульных расстояний
3
Высота
90 мм
Глубина
65.5 мм
Ширина
53.5 мм
Дополнительные материалы
- Страна производства: Китай
- Производитель: ООО «Крэзисервис», ул. Карвата, д. 61, г. Минск, РБ
- Импортер в РБ: Общество с ограниченной ответственностью "Крэзисервис", 220076, г. Минск, ул. Кирилла Туровского, 10, пом. 150
