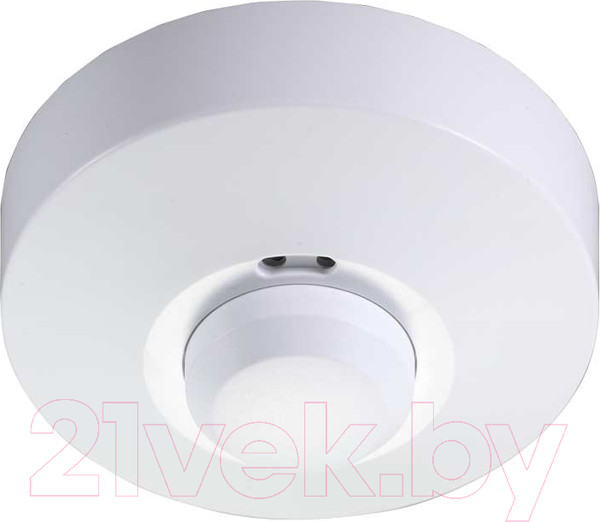

Датчик движения КС IP20 МВ-703

Микроволновый датчик движения МВ-703 предназначен для автоматического включения и отключения нагрузки при появлении движущихся объектов в зоне обнаружения, а так же, в зависимости от уровня освещенности. Служит для автоматического управления внутренним и уличным освещением, охранной сигнализацией и электроприборами. Датчик способен распознавать изменение освещенности (смену дня и ночи). Работа датчика основана на генерации высокочастотных электромагнитных волн, частотой 5.8 ГГц и получении эха, отраженного от объектов.Особенности эксплуатации

Датчик распознает время суток: пользователь может настроить освещенность. Датчик может работать и днем, и ночью, если установить режим SUN (max). Датчик работает при освещении менее 3 Лк, если установить режим минимум (3).

Регулируемая чувствительность: она может быть отрегулирована в зависимости от места использования.

Выдержка времени постоянно добавляется. Когда прибор получает повторный сигнал, отсчет установленной выдержки времени начинается снова.

Выдержка времени может быть установлена по желанию пользователя: минимальная - 10 ± 3 c / максимальная - 12 ± 1 мин.

ВНИМАНИЕ! Излучаемая датчиком высокочастотная мощность меньше 10 мВт, что составляет сотую часть от мощности волн, исходящих от мобильных телефонов и микроволновых печей.Тестирование датчика

Поверните ручку регулировки времени против часовой стрелки до минимума, поверните ручку «LUX» по часовой стрелке до максимума (солнце), поверните ручку регулирования чувствительности «SENS» по часовой стрелке до максимума.

При включении питания после 30 секундного нагрева нагрузка и индикаторная лампа включаются в режиме синхронизации, в отсутствии сигналов нагрузка прекращает работу в течение 5-30 секунд, индикаторная лампа выключается.

Через 5-10 секунд повторите попытку, нагрузка должна работать при получении сигналов датчика и прекращать свою работу в течение 5-15 секунд при отсутствии сигналов.

Поверните ручку «LUX» против часовой стрелки до минимума. Если освещенность менее чем 3 Люкса, то нагрузка не должна работать. В отсутствии сигнала нагрузка прекратит свою работу в течение 5-15 секунд.

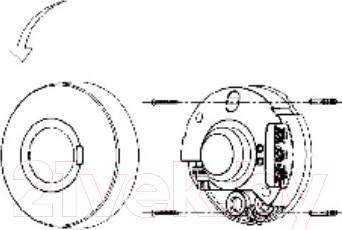

ВНИМАНИЕ! При тестированиях, проводимых при дневном освещении, ручка освещения «LUX» должна быть повернута в положение «солнце», в противном случае лампа датчика работать не будет.Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал. Перед установкой необходимо убедиться в отсутствии внешних повреждений устройства, а также в правильности напряжения питающей сети и наличии защитного устройства в цепи (автоматический выключатель или предохранитель). Перед установкой, подключением и обслуживанием датчика питающая сеть должна быть обесточена.Нельзя устанавливать на неровную или подверженную вибрации поверхность.
