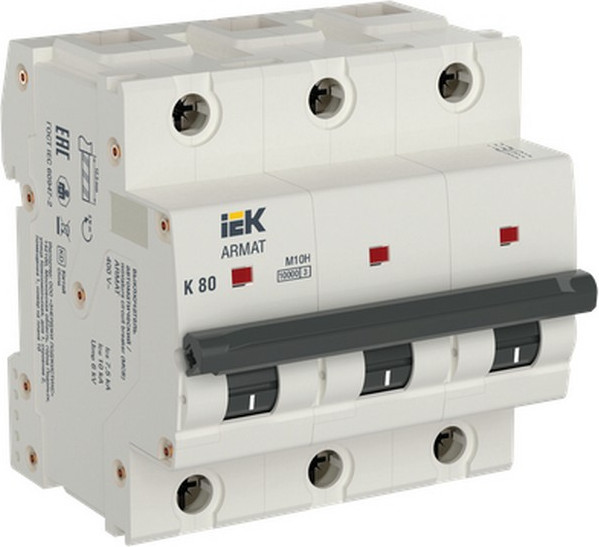

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Преимущества:
- механизм свободного расцепления с мгновенной коммутацией — уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов;
- увеличенная присоединительная способность выводов — до 50 мм²;
- напайки контакт-деталей на подвижном и неподвижном контактах — увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков;
- дугоотводящая омедненная ферромагнитная скоба — формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты;
- две дугогасительные камеры с 24 пластинами в совокупности — увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение;
- номинальный момент затяжки клемм 5 Нм — конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства;
- дугогасительный кокон — для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала;
- увеличенная прочность корпуса — 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания;
- подключение до 4 дополнительных устройств серии AUX — конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно;
- индикатор положения контактной группы — облегчает визуальную диагностику положения контактной группы включено/выключено;
- дополнительный изоляционный кожух — дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания.
