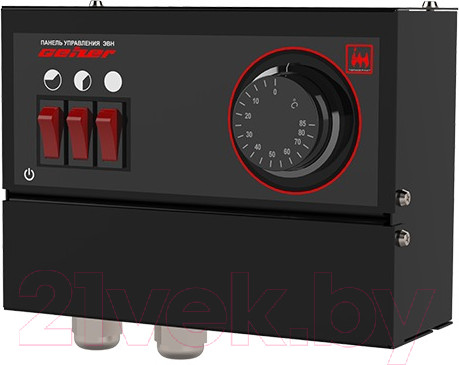

Блок управления для отопительного котла Термокрафт Geizer ПУ ЭВН / TG-6-9

Панель управления электроводонагревателем предназначена для управления электронагревателями мощностью от 6 до 9 кВт, применяемых в системах отопления жилых и производственных помещений.

Панель управления ПУ ЭВН-6-9 предназначена для работы в однофазной сети переменного тока напряжением 220В с частотой 50Гц, при мощности нагрузки не более 6 кВт. При нагрузке более 6 кВт предназначена для работы в 3-х фазных сетях переменного тока напряжением 380В, частотой 50Гц. Номинальное напряжение между нулем и каждой фазой 220В ± 10%, т.е. от 200В до 240В.

Отличительные особенности

• поддержание заданной температуры теплоносителя на подаче из электроводонагревателя в диапазоне до 85 °С


• регулирование мощности нагрева, т.е. разделяет мощность блока электронагревателя (ТЭНа) на 3 ступени равной мощности


• отключение электроводонагревателя при перегрузке и коротком замыкании в нагрузке


• возможность подключения и работы по комнатному термостату


• панель снабжена регулятором температуры теплоносителя


• автоматически отключает нагревательные элементы при достижении заданной температуры и вновь включает их при снижении температуры на 2-5 °С от заданной


• рабочая температура окружающей среды от +1°С до +30°С


• относительная влажность воздуха до 80% при t=30°С


• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию и не насыщенная токопроводящей пылью и водяными парами


• рабочее положение в пространстве – вертикальное
