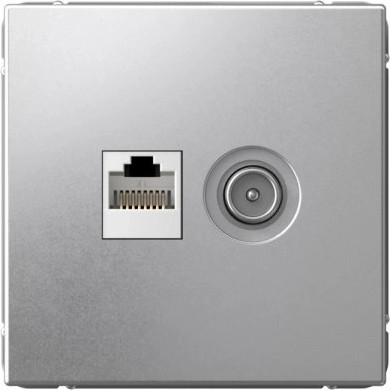

Розетка Systeme (Schneider) Electric ArtGallery GAL000389

Розетка RJ45+TV предназначена для подключения устройств, работающих в различных системах передачи информации в аудио-, видео-, теле- и компьютерных сетях, при внутренней установке в жилых, общественных и промышленных помещениях.

Дополнительные характеристики:

• Номинальное напряжение (компьютер) - 60 В.

• Область применения - источник питания.
• Комплектация изделия - механизм в сборе.
• Количество разъемов (гнезда) - 2.
• Категория - 5E.
• Калибр кабеля по AWG - 22-24.
• Контактные зажимы - для проводов с диаметром токопроводящих жил от 0.4 до 0.8 мм.
• Климатическое исполнение - УХЛ4.

Монтаж розетки RJ45:

• Снять крышку путём отжатия лезвием отвертки, вставленной в паз нижней или верхней стенки накладки.
• Снять разъем с основания путем отжатия фиксирующей защелки.
• Зачистить кабель, удалив внешнюю изоляцию на 50 мм, освободить провода.
• Разместить провода согласно таблице подсоединения компьютерных разъемов.

Внимание: не рекомендуется расплетать витую пару более чем на 13 мм.

• Закрепить провода пластиковым зажимом (зажимами).
• При необходимости обрезать концы проводов, выступающие за габариты пластикового зажима.
• Установить разъем в основание путем защелкивания фиксирующей защелки.

Монтаж розетки TV:

Подготовка кабеля

• При использовании коаксиального кабеля с центральным проводом следует снять изоляцию на конце кабеля в соответствии с рисунком.
• Для кабеля диаметром менее 7 мм – выверуть экранирующую фольгу поверх оплётки.
• Для кабеля диаметром более 7 мм – не выворачивать экранирующую фольгу.

Установка розетки:

• Вставить центральный провод в механизм и закрепить винтом.
• Прижать пластиной экранирующую фольгу и закрепить винтом.
• Закрепить механизм в монтажной коробке с помощью винтов или лапок.
• Установить рамку, крышку.
