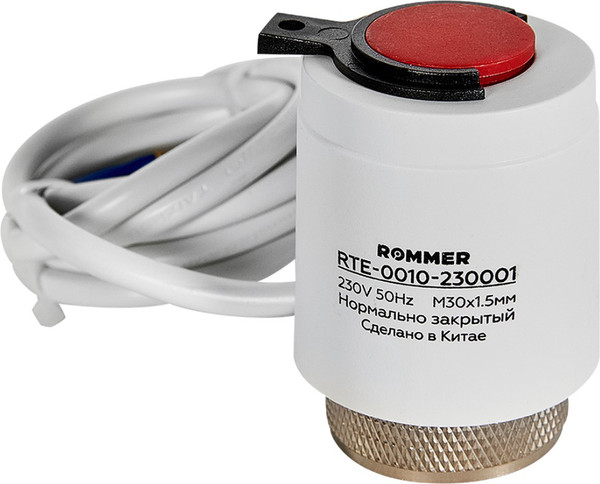

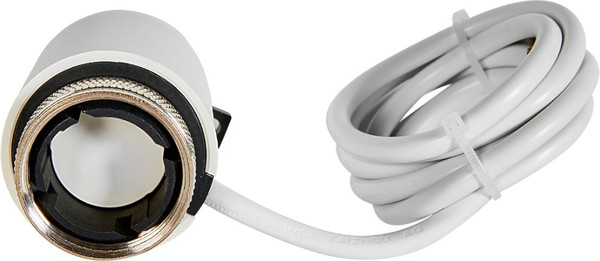

Электротермические приводы предназначены для двухпозиционного управления регулирующими клапанами в системах отопления или охлаждения зданий. Управляются электротермические приводы контроллерами, а также электро механическими или электронными комнатными термостатами, замыкающими и размыкающими электрическую цепь питания приводов при отклонении температуры воздуха в помещении от заданного значения.
Особенности:
- тип привода: нормально закрытый (НЗ);
- напряжение питание привода: 230 В;
- начальное время открытия или закрытия: 3 мин;
- конечное время открытия или закрытия: 5 мин;
- ход штока: 4 мм +0,5;
- высокая степень точности и чувствительности, что позволяет достичь оптимальных результатов в работе;
- благодаря своей конструкции с поворотным фиксатором штока, сервопривод обеспечивает надежное позиционирование;
- выбор исполнения электротермического привода производится в зависимости от вида инженерной системы здания.
Принцип работы: основным элементом электротермического привода является сжатый рабочей пружиной сильфон с расширяющимся при нагреве рабочим веществом. В контакте с сильфоном находится электрический нагревательный элемент. Шток, соединенный с сильфоном, передает поступательное движение золотнику регулирующего клапана, на котором установлен привод. При подаче питающего напряжения на привод нагревательный элемент разогревает сильфон, в результате чего тот перемещает шток и связанный с ним золотник клапана, открывая или закрывая проход регулируемой среды через теплообменный аппарат (радиатор, воздухонагреватель, конвектор, воздухоохладитель и пр.).
Электротермические приводы по исполнению нормально закрытые — (НЗ). Для контроля положения штока электротермические приводы имеют цветной механический индикатор. Шток (НО) привода при отсутствии питающего напряжения располагается внутри, а при подаче электрического тока выдвигается. У (НЗ) привода, наоборот, при отсутствии напряжения шток выдвинут, а при его подаче втягивается внутрь.
