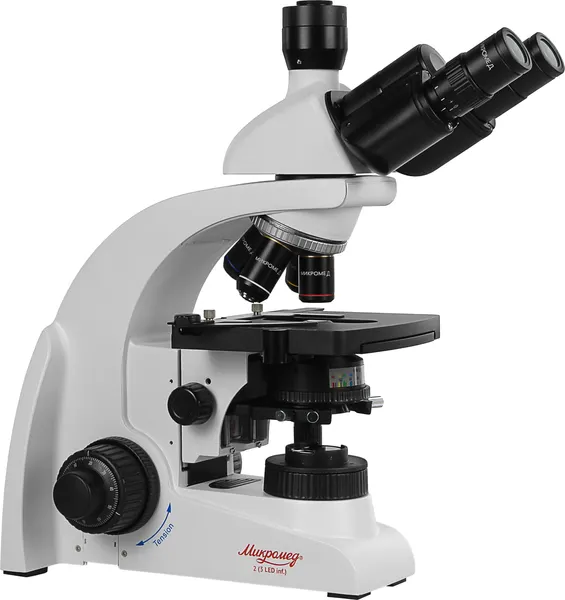

Тринокулярный микроскоп 2 (3LED inf) применяется в различных областях биологии
для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он находит применение и в других областях науки для разнообразных исследований в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста с дополнительными устройствами.
Благодаря модульной конструкции микроскопа, его легко модернизировать, обновлять, использовать дополнительные устройства и проводить с их помощью широкий спектр исследований в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.
Микроскоп 2 (3LED inf) спроектирован на оптическую длину тубуса «бесконечность». Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, осветитель Кёлера с полевой диафрагмой и конденсор осветительного устройства с апертурной с диафрагмой. Конденсор оборудован слотом для слайдеров темного поля.

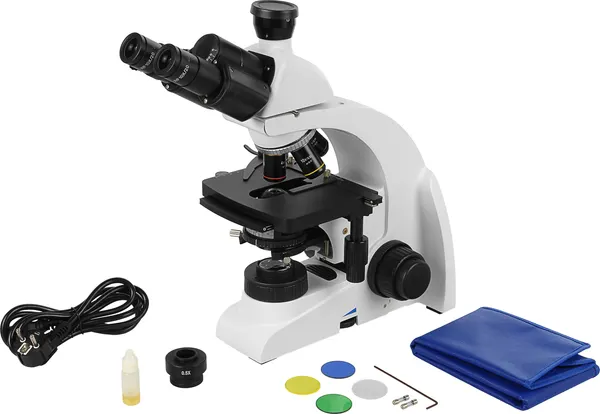

В комплект поставки микроскопа 2 (3LED inf) входят объективы с ахроматической коррекцией для сухих исследований, рассчитанные на длину тубуса «бесконечность» – 4x/0.13, 10x/0.30, 40x/0.70 и объектив для исследований с масляной иммерсией 100x/1.25 oil.
Высокое оптическое качество объективов обеспечивает информативность, комфорт при исследованиях и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на объект. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Эргономичный угол наклона окулярных тубусов 30⁰ снижает утомляемость и нагрузку на шейный отдел позвоночника наблюдателя.
Важной особенностью микроскопа 2 (3LED inf) является его осветительная система. Она устроена по схеме Кёлера. Использование системы освещения Кёлера обеспечивает высокий уровень освещенности объекта исследования, что особенно важно для тринокулярного микроскопа с разделением светового потока. Схема Кёлера обеспечивает одновременное наблюдение в окуляры и запись файлов без переключения светового потока с оптического на цифровой канал с достаточным уровнем яркости в пространстве изображений. При этом достигается высокий контраст и детальность изображения при отсутствии затемнения краев поля зрения. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и светодиода белого света мощностью 3 Вт с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

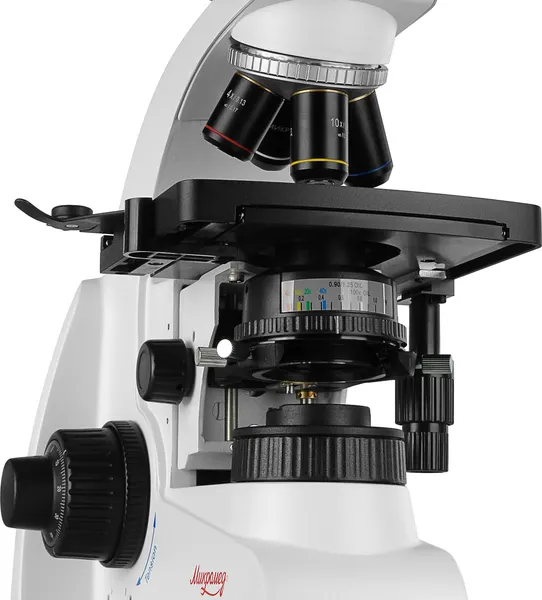

Микроскоп 2 (3LED inf) оснащен иммерсионным конденсором Аббе 0.90/1.25oil.
При работе с масляной иммерсией его числовая апертура А=1.25. Конденсор центрируемый, имеет апертурную диафрагму и слот для установки дополнительного слайдера с диафрагмой темного поля. Для удобства настройки освещения апертурная диафрагма имеет кольцо с цветной маркировкой значений апертур и увеличений используемых объективов. Диапазон перемещения конденсора по высоте составляет 19 мм.
Микроскоп 2 (3LED inf) комплектуется тринокулярной визуальной насадкой. Насадка имеет независимый тубус для установки цифровой окулярной камеры – видеоокуляра для вывода изображения на внешнее устройство и записи файлов. Конструкция микроскопа позволяет одновременно проводить визуальное наблюдение через оптические окуляры, и использовать цифровой канал без переключения светового потока.
Камера устанавливается в вертикальный выход канала визуализации с помощью крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений. Кроме того, с помощью крепления этого стандарта можно подсоединить к микроскопу не только специализированные видеоокуляры, но и фото или видео камеры самых разных типов, имеющие крепление для оптики C-Mount. Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Прецизионная фокусировка.
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте с
максимальным ходом 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки и регулятор усилия хода.
Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного демпфированного зубчато - реечного механизма.

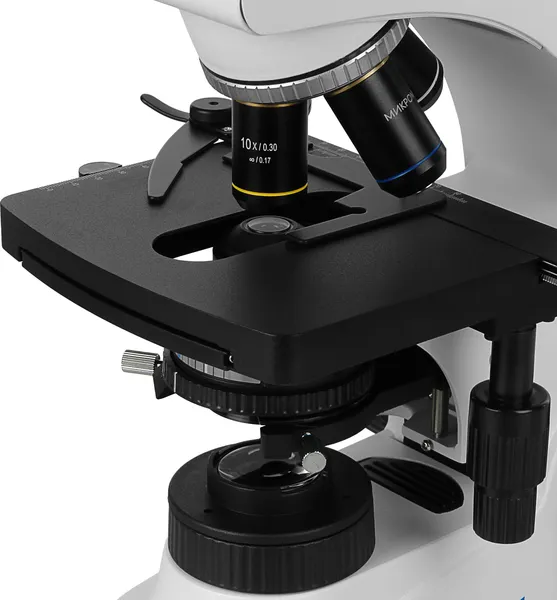

Механический предметный столик микроскопа 2 (3LED inf) имеет размер 156 х 138 мм и позволяет перемещать исследуемый образец с помощью коаксиальных рукояток в диапазоне
76 x 54 мм по направлениям X - Y. Перемещение осуществляется безлюфтовыми зубчато-реечными передачами. Столик комплектуется съемным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.
