Микроскоп цифровой Magus Stereo 7TR / 84848

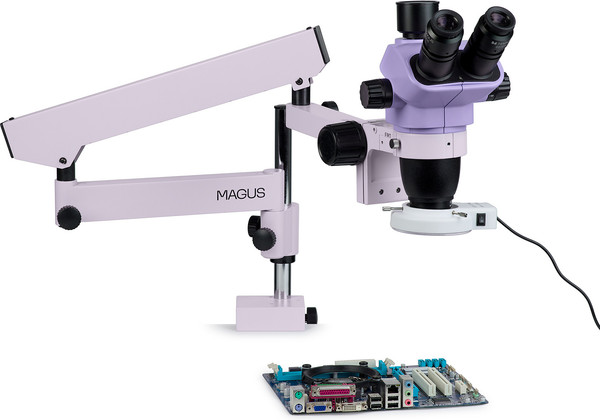

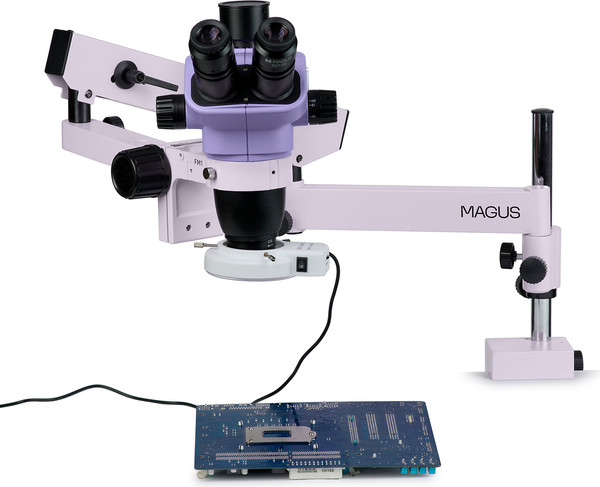

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии Stereo 7H и универсального штатива UT1.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры, а также в будущем планирует приобрести цифровую камеру для фото- и видеофиксации.

Микроскоп оснащен кольцевым осветителем отраженного света.

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

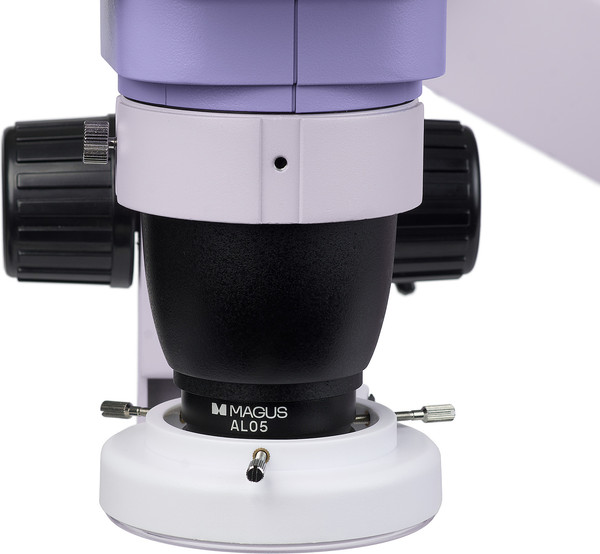

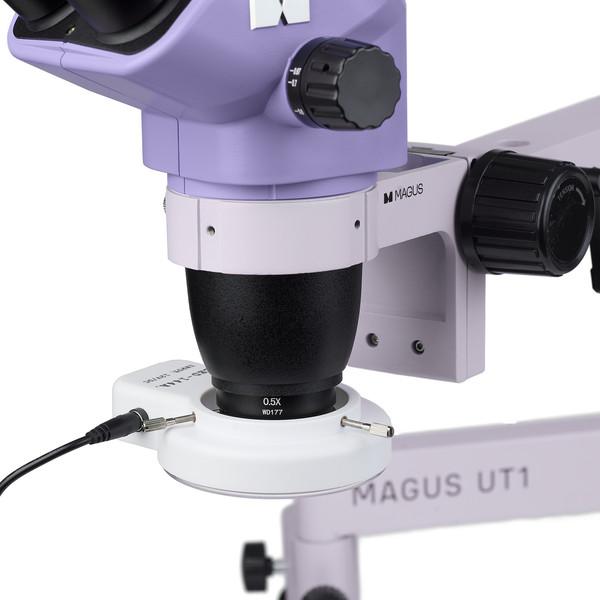

Панкратический объектив плавно изменяет увеличение в 6.7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.

Увеличение 3.4–22.5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0.5х.

Увеличение 6.7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0.5х.

Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0.5х составляет 65.7 мм при увеличении микроскопа 3.4х, а при увеличении 22.5х – 9.7 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

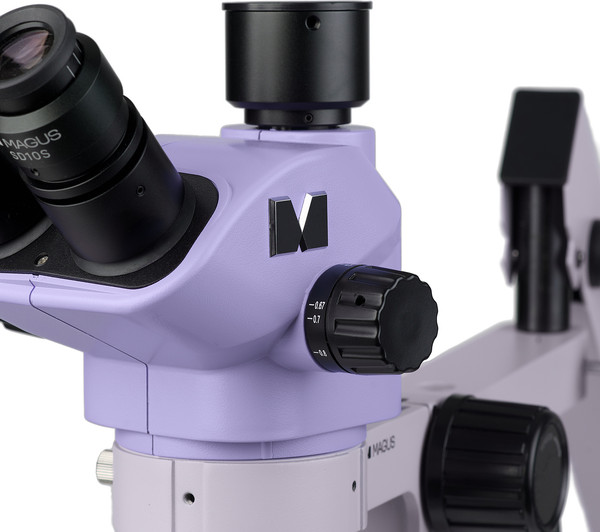

Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Увеличение C-mount адаптера 0.5х или 1х подбирается в зависимости от размера матрицы.

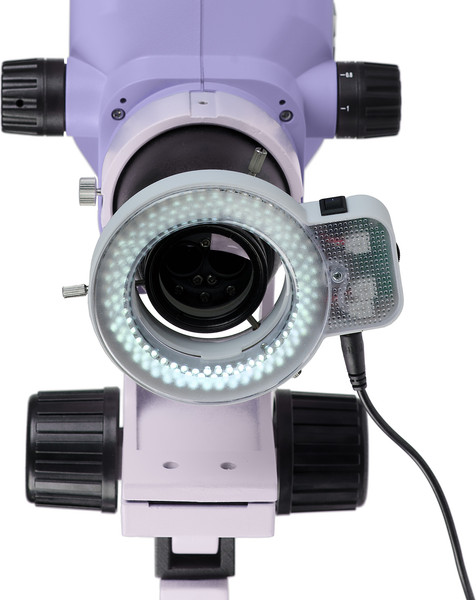

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18000 лк при рабочем расстоянии 105 мм.

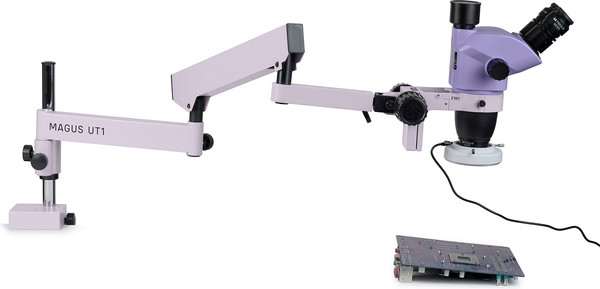

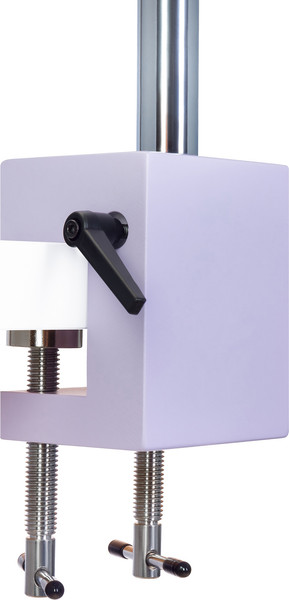

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.

Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.

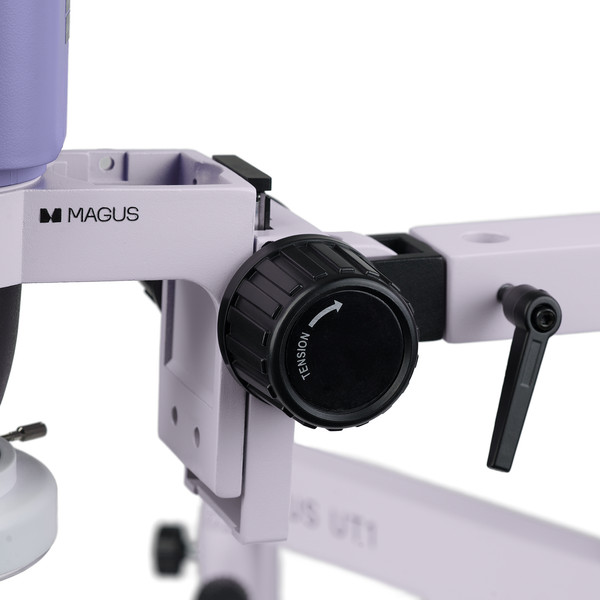

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.

Основные особенности:

• Тринокулярная визуальная насадка – оператор наблюдает увеличенное изображение через окуляры, а в будущем может укомплектовать микроскоп цифровой камерой и документировать рабочий процесс, промежуточные и конечные результаты.
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6.7:1.
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0.5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния.
• Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом.
• Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа.
• Кольцевой осветитель отраженного света с «холодной» цветовой температурой.
