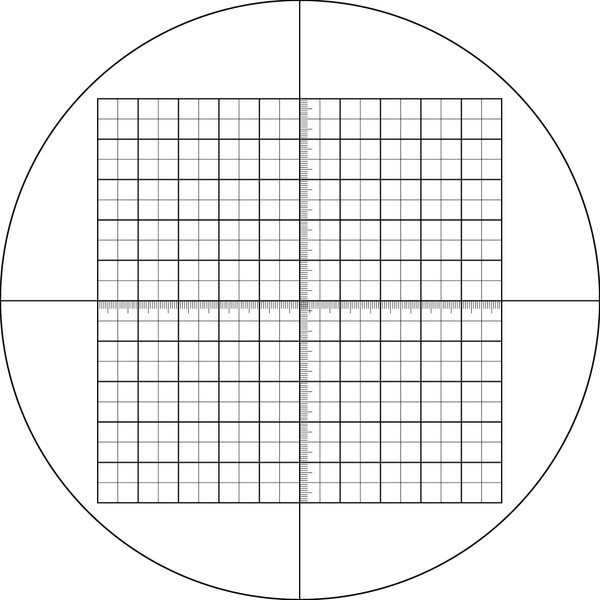

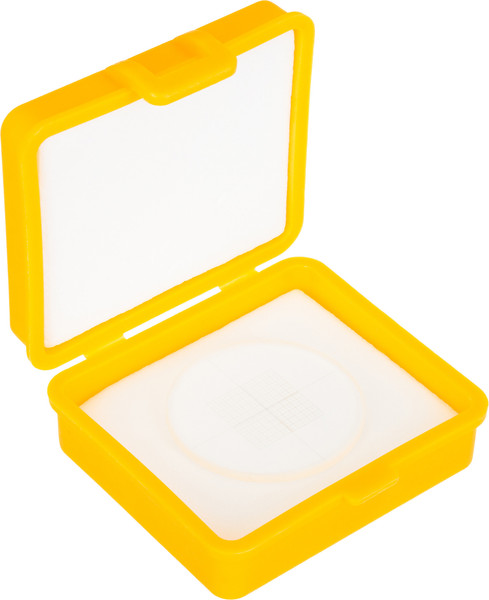

Калибровочный слайд CSS2 для стереомикроскопов представляет собой пластину из оптического стекла диаметром 24 мм. На слайд нанесены перекрестие с микрометрическими шкалами по осям X и Y с ценой деления 0.05 мм и измерительная сетка 10х10 мм. В одном ряду сетки расположено 20 ячеек размером 0.5х0.5 мм.
Слайд используется для калибровки программы анализа изображений: позволяет быстро сверить реальные измерения с эталоном, определить поправочный коэффициент и, внеся его в программу, получить максимально точные данные.
Калибровку выполняют на рабочем объективе. Профиль калибровки сохраняют в программе, чтобы использовать в дальнейшем для перерасчета единиц измерения.
Порядок калибровки:
- Зафиксируйте слайд на предметном столике микроскопа.
- Поворотом револьверного устройства выберите рабочий объектив.
- Установите камеру в режим съемки на максимальном разрешении, сделайте снимок шкалы.
- В программе анализа изображений выберите режим калибровки, мышкой укажите максимально видимое расстояние, введите полученное значение в реальных единицах.
- Введите название калибровки и перепроверьте значения.
- Если все сделано верно, программа запомнит поправочный коэффициент и в дальнейшем будет самостоятельно переводить значения в нужные единицы измерения.
Окуляр со шкалой нужен для измерения объектов. Для повышения точности измерений шкалу необходимо откалибровать, используя калибровочный слайд.
Порядок калибровки:
- Чтобы выполнить калибровку, положите слайд на предметный столик, а окуляр со шкалой поместите в окулярный тубус.
- Проведите фокусировку микроскопа на шкалу слайда, чтобы она стала четко различимой.
- Поворачивайте окуляр в тубусе до тех пор, пока шкалы окуляра и слайда не встанут параллельно друг другу.
- Далее определите цену деления шкалы окуляра по формуле, приведенной ниже. Расчет выполняют для каждого объектива. Результаты записывают.
- Измерьте объект по шкале окуляра (высчитайте количество делений). Умножьте результат на цену деления, высчитанную по формуле для выбранного объектива. Полученное значение и будет истинной линейной величиной объекта.
Формула расчета цены деления шкалы окуляра:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
