SPH360 – это фазово-контрастное устройство для инвертированного микроскопа Bio V360. В комплектацию включены 5 полуапохроматических объективов для посуды с разной толщиной дна и 2 слайдера фазового контраста. Вспомогательный центрирующий телескоп уже есть в комплекте микроскопа, поэтому в состав ФКУ он не включен.
Фазово-контрастная микроскопия позволяет увидеть детали прозрачных образцов, которые практически не видны в светлом поле, и при этом не повреждать их окрашиванием. Метод применяют в разных сферах: медицине, биологии, ветеринарии, сельском хозяйстве, фармацевтике, экологии.
Слайдеры фазового контраста.
Слайдер фазового контраста – это пластина с отверстиями, которая вставляется в слот конденсора. Каждый слайдер имеет несколько отверстий: для работы в светлом поле и для фазового контраста при использовании объектива определенного увеличения. При работе на объективе 10х необходимо выбирать слайдер с отверстием 10х, для объектива 20х понадобится слайдер с отверстием 20х и т. д.
В комплект ФКУ входят два слайдера: один рассчитан на работу с объективами 10, 20х и 40х, второй – с объективами 4х и 60х. Слайдер – удобный аксессуар, обеспечивающий быстрое переключение со светлого поля на фазовый контраст и обратно. Центровку диафрагм слайдеров выполняют с помощью вспомогательного телескопа из комплекта микроскопа MAGUS Bio V360.

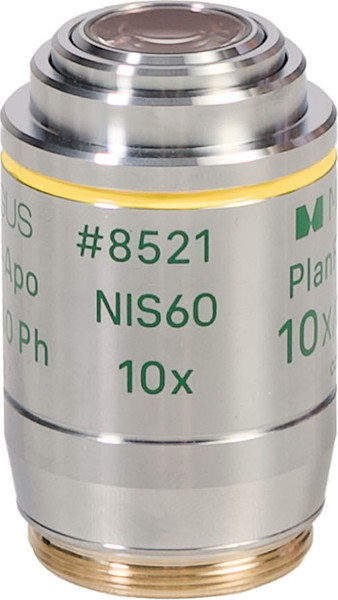

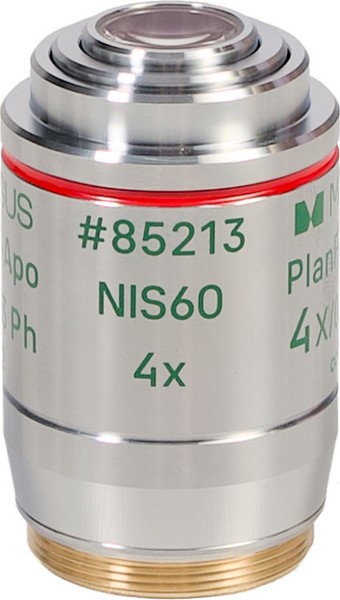

Фазовые объективы план-полуапохроматы.
Оптика фазового объектива конструктивно дополнена фазовым кольцом в плоскости выходного зрачка – этим он отличается от штатного объектива микроскопа. Фазовый объектив может работать и в фазовом контрасте, и в светлом поле, но в светлом поле демонстрирует не столь высокие результаты, как штатный объектив микроскопа.
В комплект ФКУ входят 5 объективов план-полуапохроматов. Они обеспечивают лучшую коррекцию сферохроматизма, чем более распространенные планахроматы. Тут хроматизм убран у 4 цветов, а сферические искажения у 3. Плоскостность поля обеспечена на 90% диаметра поля зрения. Все объективы скорректированы на бесконечность и имеют парфокальную высоту, равную 60 мм.
Особенность набора объективов – в том, что они рассчитаны на разную толщину дна посуду. У объективов 4х и 10х – это стандарт, равный 1.2 мм. А объективы 20х, 40х и 60х могут использоваться с разной посудой – у них есть корректирующее кольцо на корпусе. Вращая кольцо, можно изменить расстояние между внутренними линзами и таким образом скорректировать объектив на разную толщину дна. Для объективов 20х и 40х диапазон корректировки равен 0–2 мм, для объектива 60х – 0.1–1.3 мм.
Основные особенности:
- ФКУ для инвертированного биологического микроскопа.
- Два слайдера для объективов разных увеличений.
- 5 план-полуапохроматических объектива с фазовыми кольцами, 3 из них – с корректировкой на разную толщину дна посуды.
