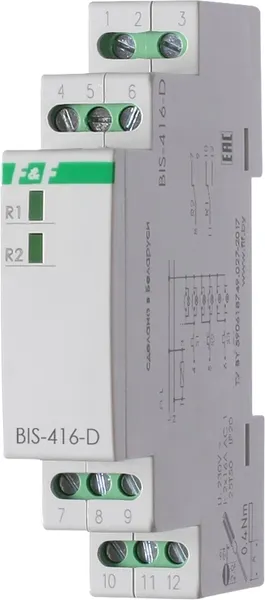

Реле импульсное F&F BIS-416D / EA01.005.040

Назначение

Предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности:

• раздельное управление двумя нагрузками, на каждую нагрузку своя группа выключателей;
• третий вход управления для организации централизованного управления нагрузками (включить все/выключить все);
• нет памяти контактов;
• возможно подключение выключателей кнопочного типа с подсветкой;
• максимальный ток нагрузки 2×16 А.

Область применения

Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы

Реле имеет три независимых входа управления. Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле, замыканием выключателей кнопочного типа, параллельно соединенных между собой. Замыканием по входу S1 осуществляется управление нагрузкой Rн1, замыканием по входу S2 — управление нагрузкой Rн2. Вход S3 предназначен для одновременного управления нагрузками Rн1 и Rн2. Кратковременное нажатие выключателя, подключенного к входу S3, приводит к включению нагрузок Rн1 и Rн2, нажатие и удержание более 1 с — к отключению обеих нагрузок.
