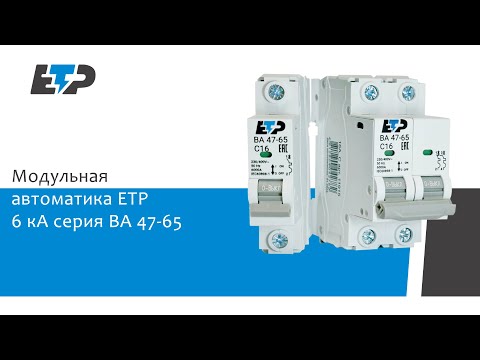

Выключатель автоматический ETP ВА 47-65 2Р 10А (C) 6кА / 11940

Автоматический выключатель предназначен для выключения и отключения электрических цепей, а так же для защиты от длительных перегрузок и токов короткого замыкания. Применяются в низковольтных цепях переменного тока бытового и промышленного назначения.



Выключатель выполняет функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.



Основная область применения выключателей:

• РЩ - распределительные щиты.
• ГЩ - групповые щитки (квартирные и этажные).
• Отдельные потребители электроэнергии (стиральная машина, холодильник, розетка для зарядного устройства электромобиля и т.д.)

Монтаж автоматических выключателей ВА 47-65

Меры предосторожности:

• Перед обслуживанием или ремонтом убедитесь в отсутствии напряжения в сети.
• Эксплуатация ВА должна осуществляться только при наличии последовательно включенного ВА с защитой от сверхтоков.
• Монтаж, подключение и пуск в эксплуатацию ВА должны осуществляться только квалифицированным электротехническим персоналом.
• Перед монтажом электротехнического устройства необходимо убедиться в целостности изделия, а также проверить функционирование выключателя автоматическим путем взведения рукоятки управления до упора и опускания ее щелчком в исходное положение.

ВА 47-65 монтируются на DIN-рейку 35 мм. Подвод напряжения возможен от источника питания как со стороны выводов 1,3,5,7 так и со стороны выводов 2,4,6,8. Высота над уровнем моря не более 2000м.

Положение в пространстве — на вертикальной плоскости в вертикальном или горизонтальном положении. При вертикальной установке: включенное положение — верхнее положение рукоятки, отключенное — нижнее положение рукоятки. При горизонтальной установке: включенное положение — справа, отключенное — слева.
