Привод моторный КС MOT-88-125E

Моторный привод предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88. Моторные приводы являются стационарными электротехническими изделиями общего назначения и предназначены для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и т.п. Автоматические выключатели с моторным приводом могут использоваться для комплектации устройств автоматического включения резерва (АВР).

Преимущества

• Высокая износостойкость.
• Быстрое время переключения для реализации схемы АВР.

Особенности эксплуатации и монтажа

Монтаж, подключение и пуск устройства в эксплуатацию должны осуществляться только квалифицированным электротехническим персоналом, прошедшим инструктаж по технике безопасности, с соблюдением правил, установленных в нормативно-технической документации.

Рекомендуется выполнять установку моторного привода на выключатель до его установки в низковольтные комплектные устройства (НКУ). В случае необходимости установки, монтажа или замены моторного привода, установленного на выключателе, смонтированном в НКУ, электрические цепи должны быть обесточены.

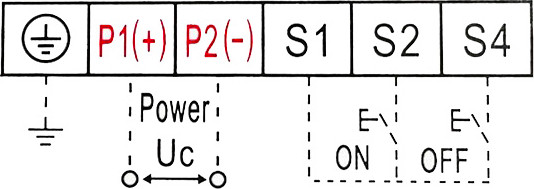

Электрические соединения при монтаже моторного привода должны осуществляться в соответствии со схемой выше многожильными гибкими изолированными проводами сечением не менее 0.35 мм².

Монтаж производится в следующей последовательности:

• перевести рукоятку управления выключателя в положение «Вкл» и нажать кнопку «Тест», рукоятка управления должна переместиться в среднее положение;
• выкрутить два винта 3, крепящих переднюю крышку выключателя;
• установить моторный привод и закрепить его на корпусе выключателя 2 при помощи двух винтов 4, входящих в комплектацию изделия;
• проверить работоспособность моторного привода в ручном режиме путем переключения рукоятки ручного управления 5 (включить/отключить выключатель), отключить выключатель нажатием на кнопку «Тест»;
• проверить работоспособность моторного привода дистанционно: отключение – кнопкой «Откл» и включение – кнопкой «Вкл».
