Хаб для палатки ЛОТОС На Куб Хаб-4Х / 21056 (полиамид шплинт 5 шт.)

Механизм из литого полиамида (материал - полиамид РА6 5У ударопрочный).

Полиамид - конструкционный высокомолекулярный полимерный материал, который обладает высокой твердостью, механической прочностью и износостойкостью. Полиамид ПА-6 применяется в сильно нагруженных механизмах и деталях, работающих в диапазоне температур от -40 до +80 °С.

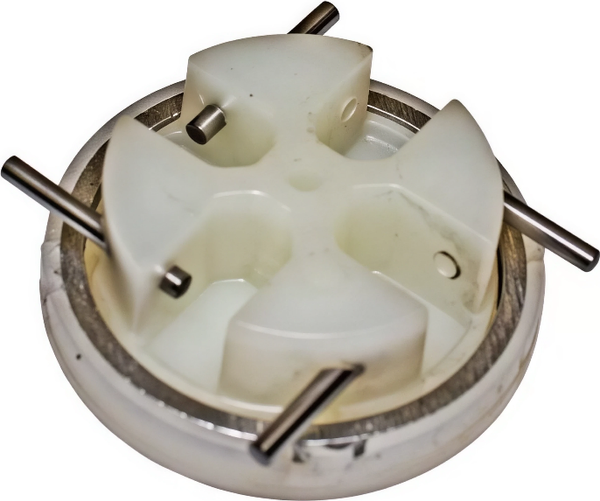

Хаб выполнен в виде кронштейна с 4-мя пазами для шарнирного крепления в них дуг каркаса палатки. Каждый паз имеет отверстие для установки крепежных шплинтов, изготовленных из цельной закаленной стали.

Механизм (Хаб) с шарнирной системой крепления дуг каркаса на шплинтах характеризуется высокой прочностью и надежностью.

Инструкция по замене Хаба на палатке:

1. Отсоедините хаб от тента палатки, выкрутив фиксирующий винт.
2. Снимите с палатки соответствующую часть каркаса.
3. Отсоедините дуги от старого хаба.
4. Вставьте дуги в новый хаб и зафиксируйте их шплинтом. Шплинт устанавливается в хабе сквозь отверстие на дуге каркаса.
5. Для фиксации шплинта в хабе (чтобы он не выскочил из отверстия в хабе во время эксплуатации), необходимо завальцевать край отверстия. Для этого необходимо расплющить край отверстия молотком при помощи бородка, кернера, или другого твердого предмета с тупым концом (например, срезанный под прямым углом гвоздь).
6. Установите каркас на палатку и закрепите хаб к тенту фиксирующим винтом.

Базовый комплект:

Хаб-механизм на Куб 4х шплинт (полиамид) - 5 шт.,

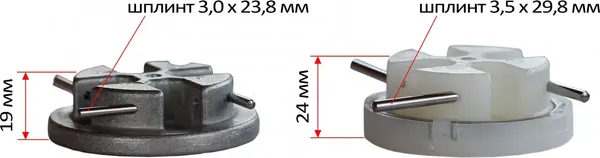

Ролик игольчатый 3.5×29.8 А5 - 20 шт.,

Сверло 3.6 мм - 1 шт.
